Cân vít tải định lượng

• Cân vít tải định lượng (bao gồm cả dạng cân hao hụt Loss-in-weight và cân băng vít Screw Weigh Feeder) là thiết bị không thể thiếu trong các dây chuyền sản xuất tự động khép kín. Nhờ khả năng vừa vận chuyển, vừa cân đo khối lượng vật liệu dạng bột hoặc hạt nhỏ trong một hệ thống kín hoàn toàn, thiết bị này được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ chính xác cao, liên tục và chống bụi bẩn bám bẩn ra môi trường.Dưới đây là các ứng dụng thực tế tiêu biểu của cân vít tải định lượng chia theo từng ngành công nghiệp:
  1. Ngành sản xuất Vật liệu xây dựng (Xi măng, Thạch cao, Gạch men)

  Đây là ngành công nghiệp sử dụng cân vít tải định lượng với công suất lớn nhất.

  • Định lượng phụ gia xi măng: Cân chính xác lượng thạch cao, xỉ lò cao, tro bay hoặc đá vôi trộn vào Clinker để đảm bảo mác xi măng (PCB30, PCB40) đạt tiêu chuẩn chất lượng.
  • Cấp liệu cho lò nung: Định lượng bột than mịn mịn cấp vào vòi đốt của lò quay nung Clinker, giúp duy trì nhiệt độ lò ổn định, tiết kiệm nhiên liệu.
  • Phối liệu sản xuất vữa khô, keo dán gạch: Định lượng các thành phần cực mịn như bột đá, polyme và các hóa chất phụ gia theo tỷ lệ mẻ nghiêm ngặt.
  2. Ngành Công nghiệp Hóa chất, Chất dẻo (Nhựa) và Phân bón

  Do hóa chất và bột nhựa có giá trị cao và thường có tính độc hại hoặc ăn mòn, cân vít tải là giải pháp tối ưu nhờ kết cấu kín.

  • Sản xuất hạt nhựa compounded: Định lượng bột nhựa PVC/PP cùng với các chất trợ gia công, chất tạo màu, chất chống cháy vào máy đùn trục vít đôi để tạo ra các loại nhựa kỹ thuật cao cấp.
  • Nhà máy sản xuất phân bón (NPK): Định lượng chính xác tỷ lệ các chất bột như Urê, Kali (KCl), photphat (DAP/MAP) trước khi đưa vào thùng quay tạo hạt, đảm bảo hàm lượng dinh dưỡng ghi trên bao bì.
  • Sản xuất bột giặt, mỹ phẩm: Cân định lượng các loại chất nền dạng bột và chất hoạt động bề mặt dạng hạt mịn.
  3. Ngành Chế biến Thực phẩm và Dược phẩm

  Trong ngành này, cân vít tải định lượng bắt buộc phải chế tạo bằng Inox 304/316L đánh bóng vi sinh để đảm bảo an toàn vệ sinh thực phẩm và dược phẩm.

  • Nhà máy sản xuất sữa bột, bột dinh dưỡng: Định lượng các loại vi chất dinh dưỡng, vitamin, đường, bột nền vào bồn trộn với khối lượng cực nhỏ nhưng yêu cầu sai số gần như bằng 0 (thường dùng dạng Loss-in-weight siêu chính xác).
  • Chế biến bột mì, bánh kẹo: Cân định lượng dòng bột mì, đường xay cấp liên tục cho hệ thống nhào trộn bột tự động.
  • Sản xuất thuốc đông dược, tân dược: Định lượng bột dược chất (API) và tá dược vào máy tạo cốm hoặc máy dập viên.
  4. Ngành Chế biến Thức ăn chăn nuôi (Thủy sản, Gia súc)
  • Định lượng premix và phụ gia: Thức ăn cho tôm, cá hay gia súc cần các tỉ lệ khoáng chất, vitamin, axit amin rất nhỏ nhưng quyết định sự phát triển của vật nuôi. Cân vít tải nhỏ gọn giúp cho việc phân phối các loại bột premix này vào cối trộn chính xác tuyệt đối.
  • Cấp liệu máy đùn ép hạt: Định lượng hỗn hợp bột thô sau nghiền cấp đều đặn vào máy đùn ép viên thức ăn thủy sản, giúp viên cám chín đều và không bị nghẹn máy.
  5. Ngành Xử lý môi trường và Nhiệt điện
  • Hệ thống xử lý khí thải (Khử lưu huỳnh): Định lượng vôi bột (\(CaO\) hoặc \(Ca(OH)_2\)) phun vào dòng khí thải của nhà máy nhiệt điện hoặc nhà máy thép để trung hòa các khí độc hại như
  • Xử lý nước thải: Định lượng bột keo tụ (PAC, Polymer) vào bể phản ứng để lắng lọc bùn bẩn.



• Khi chế tạo hệ thống cân vít tải định lượng bột (đặc biệt là dạng cân kết hợp cả cơ cấu trục vít vận chuyển và hệ thống cảm biến lực Loadcell để cân đo khối lượng), các kỹ sư phải đối mặt với những thách thức rất lớn. Khác với cân băng tải, bột mịn có tính chất vật lý vô cùng phức tạp và dòng chảy không ổn định.

Dưới đây là 4 khó khăn cốt lõi và các giải pháp kỹ thuật tương ứng khi chế tạo hệ thống này:

1. Khó khăn về dòng chảy: Hiện tượng “Tự phun liệu” (Flooding) và “Kết vòm” (Bridging)

• Thách thức:
  • Khi bột quá khô hoặc chứa nhiều bọt khí (như xi măng, vôi, bột hóa chất), nó có thể hành xử như chất lỏng, tự động tuôn chảy ào ạt qua các khe hở của cánh vít mà không cần trục vít quay (gọi là hiện tượng Flooding hoặc Flushing). Điều này làm hỏng hoàn toàn kết quả định lượng.
  • Ngược lại, khi bột ẩm hoặc có tính bám dính, chúng sẽ bám chặt vào nhau tạo thành cấu trúc mái vòm rỗng ở đáy phễu (Bridging), khiến vít tải chạy rỗng không có bột.
• Giải pháp chế tạo cân vít tải định lượng bột

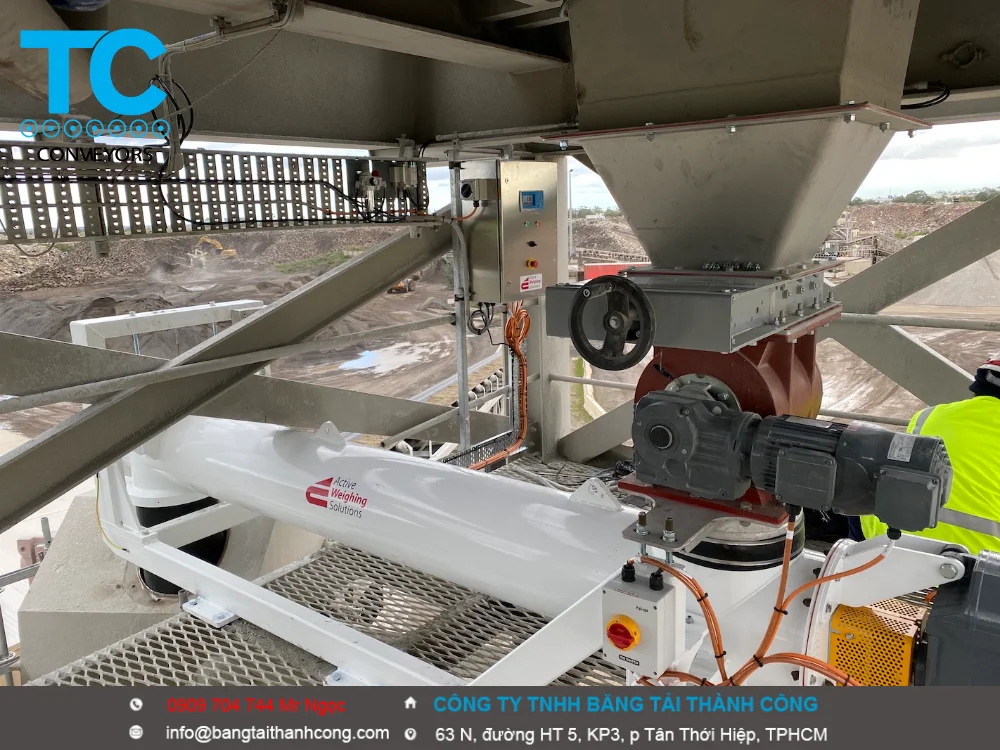

  • Chống phun liệu: Thiết kế cánh vít có bước ngắn dần về phía đầu ra, hoặc lắp đặt thêm một van xoay định lượng (Rotary Airlock Valve) ở ngay phía dưới phễu để chặn dòng chảy tự do của bột trước khi vào vít tải.
  • Chống kết vòm: Thiết kế phễu có thành dốc đứng (> 60°) bọc inox đánh bóng, kết hợp lắp trục khuấy phá vòm (Agitator) quay chậm hoặc gắn bộ rung khí nén (Pneumatic Vibrator) ở vách phễu.

2. Khó khăn về Cơ-Điện tử: Nhiễu lực dọc trục và Lực căng của khớp nối mềm

• Thách thức: Để cân được khối lượng, toàn bộ cụm vít tải (hoặc phễu chứa) phải được đặt lên các cảm biến lực (Loadcell). Tuy nhiên, khi trục vít quay để đẩy bột, nó sẽ tạo ra một lực đẩy dọc trục (Thrust Force) rất lớn phản hồi lại cơ cấu khung. Nếu thiết kế cơ khí không tốt, lực này sẽ truyền trực tiếp xuống Loadcell gây sai số nghiêm trọng (cân bị nhảy số liên tục).
• Giải pháp chế tạo cân vít tải định lượng bột

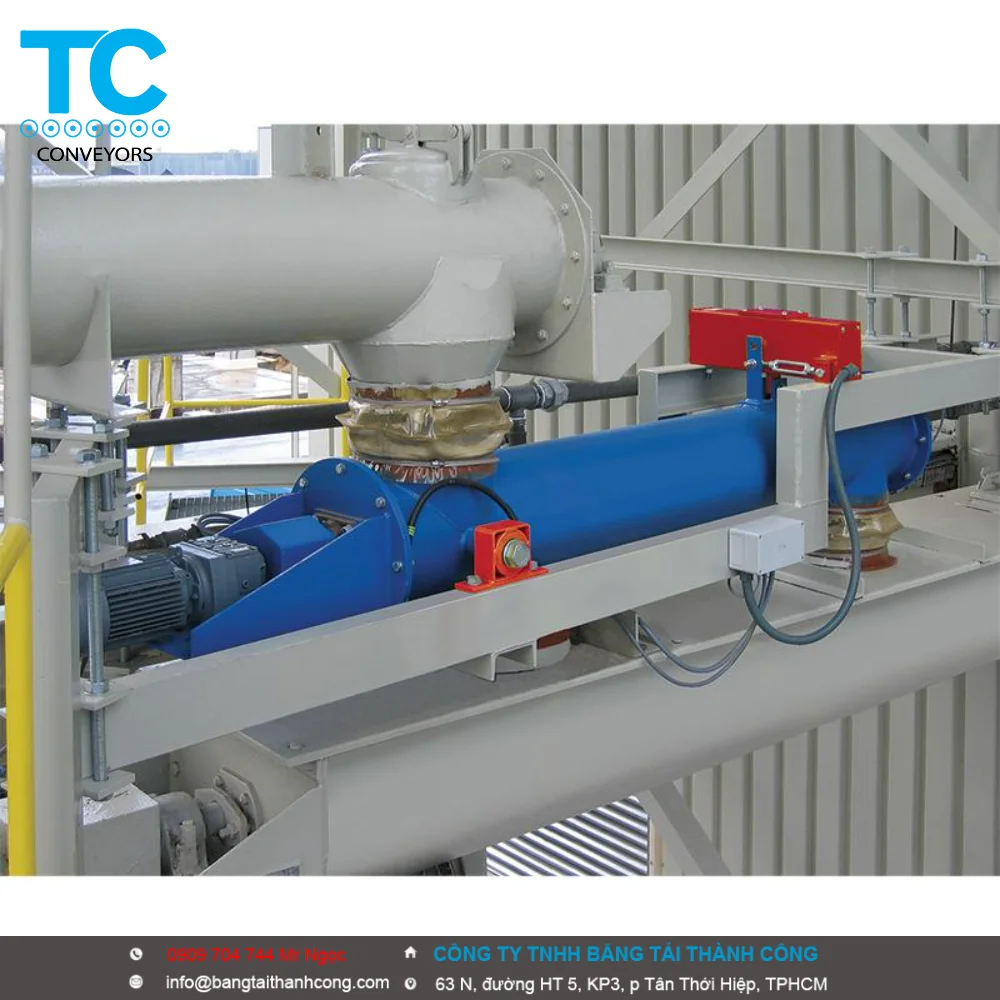

  • Phải tách biệt hoàn toàn phần động cơ/hộp số truyền động bằng cách sử dụng các khớp nối mềm bằng cao su/silicone (Flexible Connections) ở cả đầu vào và đầu ra của vít tải để triệt tiêu lực cơ học bên ngoài ảnh hưởng đến vùng cân.
  • Thiết kế hệ thống thanh giằng chống lắc (Stay rods) để định vị cụm cân, chỉ cho phép lực tác dụng duy nhất theo phương thẳng đứng hướng xuống Loadcell.

3. Khó khăn về Đo lường: Độ trễ vật liệu (Material Lag Time)

• Thách thức: Khi vít tải quay, bột mất một khoảng thời gian di chuyển từ điểm nạp đến điểm xả. Nếu hệ thống ngắt motor ngay khi Loadcell báo đủ khối lượng, lượng bột “đang nằm trên các bước cánh vít cuối” và lượng bột “đang rơi tự do trên không trung” sẽ tiếp tục rớt xuống bồn chứa. Hiện tượng này gây ra lỗi vượt ngưỡng (Overshoot), làm mẻ bột bị thừa cân.
• Giải pháp chế tạo cân vít tải định lượng bột
  • Lập trình mạch PLC áp dụng thuật toán Bù sai số rơi tự do (Free-fall Compensation). Ví dụ, nếu cần cân 50kg, hệ thống sẽ tự động ngắt vít tải ở mức 49.2kg, 0.8kg còn lại đang rơi trên không sẽ bù vào vừa vặn.
  • Lắp thêm van đóng ngắt nhanh bằng khí nén (Pneumatic Knife Gate) ở ngay miệng xả của vít tải. Khi vừa đủ cân, van này đóng sập lại lập tức để cắt đứt dòng bột thừa.

4. Khó khăn về Môi trường: Bụi bẩn bám dính gây kẹt phớt và sai số tĩnh

• Thách thức: Bụi bột mịn rất dễ lọt vào các khe hở cơ khí. Bụi bám lâu ngày trên các khe co giãn của khớp nối mềm sẽ đông cứng lại, tạo thành một “chiếc cầu cơ học” truyền lực cứng, làm mất độ nhạy của Loadcell (cân bị lì, phản ứng chậm). Ngoài ra, bụi lọt vào ổ bi trục vít sẽ gây bó kẹt, cháy motor.
• Giải pháp chế tạo cân vít tải định lượng bột
  • Sử dụng ổ đỡ trục vít dạng Outboard Bearings (gối bi đặt hẳn ra ngoài vỏ vít, cách một khoảng hở không khí).
  • Ứng dụng hệ thống chèn khí nén áp lực dương (Air Purge Sealing) tại cổ trục để thổi bay bụi bột không cho tiếp cận phớt làm kín.
  • Thiết kế thêm hệ thống ống hút bụi xung quanh cụm cân để đảm bảo áp suất trong buồng cân luôn cân bằng với áp suất khí quyển (tránh hiện tượng chênh lệch áp suất tạo ra lực “hút/đẩy” ảo lên Loadcell).

• Chế tạo cân vít tải định lượng bột khó nhất là làm sao để giữ cho bột chảy đều như chất lỏng nhưng lại phải triệt tiêu được các lực động học của trục vít tác động lên cảm biến cân. Việc làm chủ được thiết kế khớp nối mềm và thuật toán xử lý độ trễ trong PLC là 2 yếu tố quyết định sự thành công của hệ thống này.

Nếu bạn đang trực tiếp lên phương án thiết kế cho hệ thống này, hãy chia sẻ thêm:

• Bạn định chọn giải pháp Cân hao hụt trọng lượng ở phễu chứa (Loss-in-weight) hay Cân trực tiếp trên một đoạn ống vít đè lên Loadcell?
• Sai số tối đa mà quy trình sản xuất của bạn cho phép là bao nhiêu (ví dụ: ± 0.5% hay ± 2%)?

Để chế tạo một hệ thống cân vít tải định lượng bột hoạt động ổn định, chính xác và không bị các sự cố đặc thù của ngành bột (như tắc nghẽn, đóng vòm, rò rỉ bụi hoặc tự phun liệu), quy trình chế tạo cần giải quyết đồng bộ từ thiết kế cơ khí đến giải pháp điều khiển.

Dưới đây là các giải pháp chế tạo thực tế phân theo từng module cốt lõi:

1. Giải pháp cơ khí chống tắc nghẽn & Phá vòm bột

Vật liệu dạng bột mịn rất dễ bị kết vòm (bridging) ở đáy phễu hoặc bị nén chặt trong ống vít. Các giải pháp chế tạo cơ khí bắt buộc gồm:

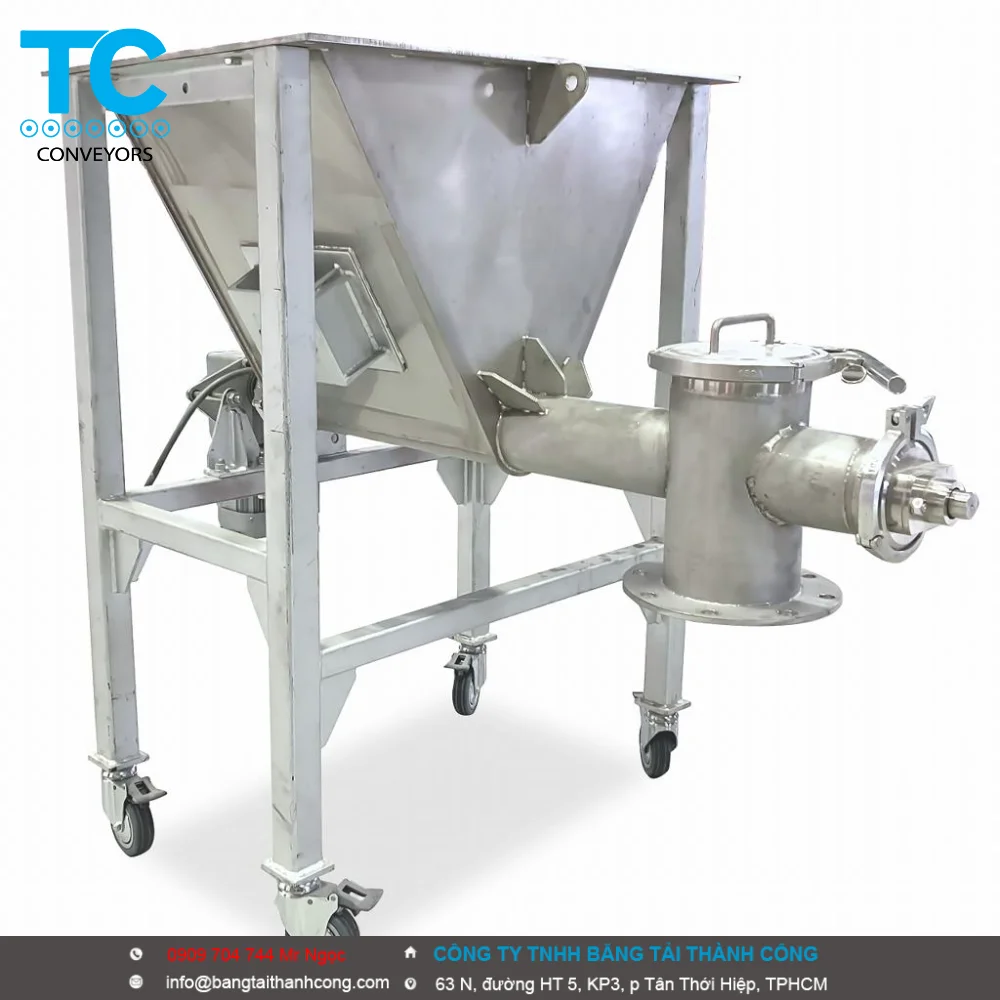

• Chế tạo Cánh khuấy phá vòm (Agitator) độc lập: Trong phễu chứa (Hopper), lắp đặt một trục khuấy phụ được dẫn động bởi một motor riêng biệt quay chậm. Cánh khuấy này liên tục làm tơi bột, phá vỡ các kết cấu vòm để bột luôn điền đầy vào cánh vít định lượng phía dưới.
• Cánh vít biến thiên bước (Variable Pitch Screw): Tại vùng nạp liệu dưới đáy phễu, các bước cánh vít được chế tạo ngắn (nhỏ). Khi đi ra khỏi vùng phễu, bước cánh vít rộng dần lên. Thiết kế này giúp rút bột đều từ mọi điểm dưới đáy phễu, tránh hiện tượng bột bị nén cục ở đầu vào.
• Cánh vít không trục (Shaftless) hoặc dạng ruy-băng (Ribbon): Nếu bột có tính bám dính cao (như bột mì, bột hóa chất ẩm), nên dùng cánh vít không trục để tránh bột bám vào lõi trục gây bó máy.
• Vỏ vít dạng ống tròn gia công chính xác: Khoảng hở giữa cánh vít và vỏ ống (cối vít) phải cực nhỏ (từ 1.5mm – 3mm tùy đường kính). Nếu khoảng hở quá lớn, bột sẽ bị lọt lại phía sau, gây sai số định lượng và làm mài mòn cánh vít.

1. Giải pháp làm kín (Sealing) chống rò rỉ bụi

Bột mịn chịu áp lực quay của trục vít rất dễ luồn lách qua các khe hở trục làm hỏng vòng bi (bạc đạn).

• Sử dụng ổ đỡ tách rời (Outboard Bearings): Cụm vòng bi đỡ trục vít phải được thiết kế nằm hoàn toàn ra phía ngoài thân vỏ vít, cách biệt bởi một khoảng hở không khí. Nếu bột có rò rỉ ra cũng sẽ rơi xuống đất chứ không lọt vào vòng bi.
• Giải pháp làm kín bằng khí chèn (Air Purge Seal): Tại vị trí cổ trục tiếp giáp thân vỏ, sử dụng cụm phớt cơ khí kết hợp thổi một dòng khí nén áp lực thấp (khoảng 0.5 – 1 bar) vào trong. Áp lực khí nén sẽ đẩy ngược bột lại, ngăn không cho bụi mịn lọt ra ngoài trục.

III. Giải pháp xử lý bề mặt vật liệu

• Vật liệu chế tạo: Ưu tiên sử dụng Inox 304 hoặc Inox 316L cho toàn bộ phần tiếp xúc với bột (phễu, cánh vít, vỏ ống). Inox giúp chống gỉ sét, chống bám dính tốt hơn thép cacbon.
• Đánh bóng bề mặt: Mặt trong của phễu và toàn bộ cánh vít phải được đánh bóng cơ học đạt độ nhám Ra ≤ 0.8 µm (đặc biệt trong ngành thực phẩm, dược phẩm). Bề mặt càng nhẵn bóng, ma sát càng thấp, bột chảy càng đều và dễ dàng vệ sinh.

1. Giải pháp điều khiển điện và Thuật toán Định lượng

Để kiểm soát khối lượng bột đầu ra chính xác đến từng gam, hệ thống tủ điện điều khiển cần áp dụng các giải pháp sau:

1. Định lượng dạng mẻ (Batching) bằng phương pháp Cấp liệu 2 tốc độ

Phương pháp này dùng khi cần cân chính xác một khối lượng bột (ví dụ: đúng 50kg bột vào bồn trộn).

• Giai đoạn 1 (Cấp liệu thô – Coarse Feed): Biến tần điều khiển motor vít tải quay ở tần số cao (50Hz) để đẩy nhanh 90% lượng bột.
• Giai đoạn 2 (Cấp liệu tinh – Fine Feed): Khi trọng lượng gần đạt (vùng cài đặt trước), PLC hạ tần số biến tần xuống rất thấp (khoảng 5 – 10Hz). Vít tải quay cực chậm để điền từng chút bột một vào cân.
• Van chặn dòng cuối vị trí xả (Pneumatic Gate): Tại đầu ra của vít tải, lắp một van lật hoặc van bi đóng mở bằng khí nén. Khi cân vừa đủ, van này đóng sập lại lập tức để chặn lượng bột thừa còn rơi tự do từ đầu cánh vít xuống.

2. Định lượng liên tục (Continuous) bằng giải pháp Loss-in-Weight

Phương pháp này đặt toàn bộ cụm phễu + vít tải lên 3 hoặc 4 con Loadcell.

• Máy tính điều khiển (Indicator/PLC) sẽ liên tục đo tốc độ giảm trọng lượng của hệ thống.
• Thuật toán PID tự động điều chỉnh tốc độ biến tần của motor vít tải nhằm đảm bảo lượng bột hao hụt ra ngoài mỗi phút luôn đúng bằng con số cài đặt (ví dụ: luôn duy trì đúng 10kg bột/phút).

Để hỗ trợ bóc tách chi tiết kỹ thuật cho dự án của bạn, hãy cho tôi biết:

• Bạn đang muốn tự chế tạo hệ thống định lượng theo từng mẻ hay chạy liên tục theo thời gian?
• Khối lượng bột cần định lượng cho mỗi mẻ (hoặc năng suất mỗi giờ) là bao nhiêu?
• Bộ điều khiển trung tâm bạn dự định dùng là đầu cân điện tử chuyên dụng hay mạch PLC kết hợp Biến tần?
