Cân đóng bao hạt nhựa

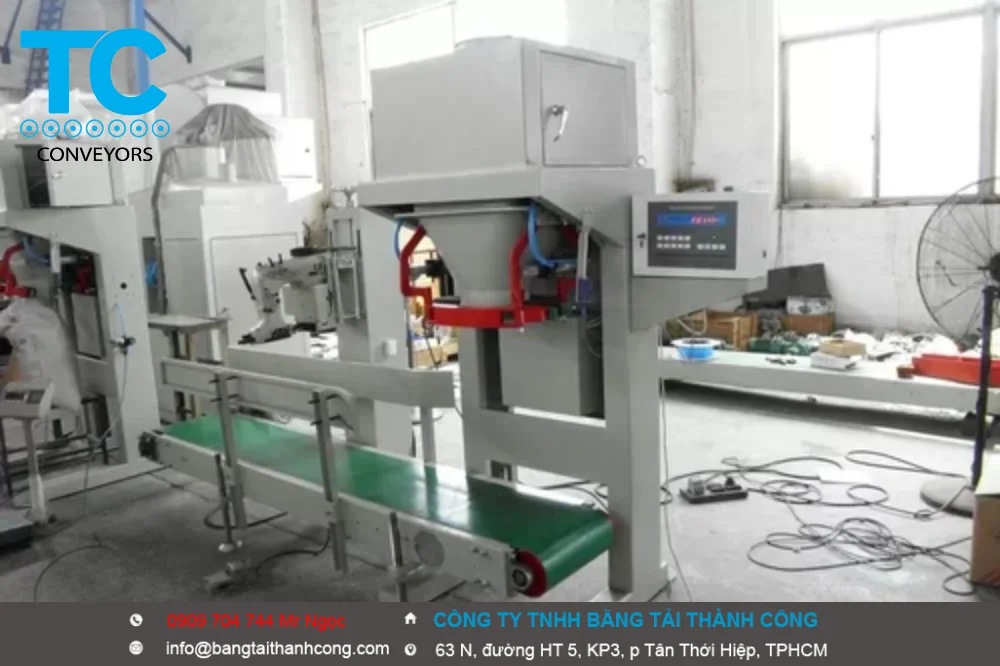

Giới thiệu cân đóng bao hạt nhựa

• Cân đóng bao hạt nhựa là một máy làm đầy định lượng. Nó được thiết kế để đóng gói viên gỗ, thức ăn viên gia súc/gia cầm và các viên khác như hạt, ngũ cốc và các vật liệu hóa học khác vào túi và túi kín. Máy này có thể được trang bị máy hàn nhiệt. Để đóng túi nhựa/nylon hoặc dùng máy may để đóng túi vải.
• cân đóng bao hạt nhựa bao gồm phễu nguyên liệu, phễu cân, cảm biến, hệ thống kẹp túi, máy hàn nhiệt, máy khâu, băng tải hàn kín. và bảng điều khiển điện
• Nạp nguyên liệu vào phễu từ băng tải hoặc thùng đựng trên cao Phễu cân và các cảm biến hoạt động dưới sự điều khiển của bảng điều khiển điện để cân các viên theo trọng lượng chiết rót được cài đặt trên hệ thống PLC sau khi đảo bao trên thiết bị kẹp bao. Phễu thả các viên vào túi. Sau đó dùng keo dán miệng túi lại.
• Phễu trên máy tạo hạt này có thể tích 1 m3, thường đủ để lưu trữ nguyên liệu từ băng tải. Bạn có thể đặt một bể lớn hơn trên bể này nếu bạn muốn lắp đặt máy đóng gói dạng viên này trong dây chuyền sản xuất và Cần thêm dung lượng lưu trữ
• Hệ thống cân của máy đóng gói này là một cảm biến. Hệ thống PLC được điều khiển bằng cảm biến hoạt động để cân trọng lượng gói mục tiêu theo từng bước nhanh chóng. tăng trung bình và tăng chậm Bằng cách thêm ba lần để tăng độ chính xác của việc đóng gói.
• Máy đóng gói viên được trang bị hệ thống kẹp túi khí nén. Sau khi nhét túi vào ống nạp Chỉ cần nhấn công tắc giới hạn để cho phép hệ thống kẹp bám vào. Lúc này, kích thước gói bắt đầu nạp các viên vào túi. Hệ thống kẹp túi được điều khiển bằng xi lanh khí nén. Điều này đòi hỏi một máy nén khí có áp suất không khí 0,6Mpa.
• Toàn bộ quá trình cân được tự động hóa. Chỉ cần có người tự tay đưa các túi vào hệ thống kẹp túi.
• Toàn bộ máy được làm bằng thép không gỉ giúp máy dễ dàng vệ sinh và chống ăn mòn nếu nguyên liệu nạp vào bị ăn mòn. Nhờ đó giúp kéo dài tuổi thọ của máy.

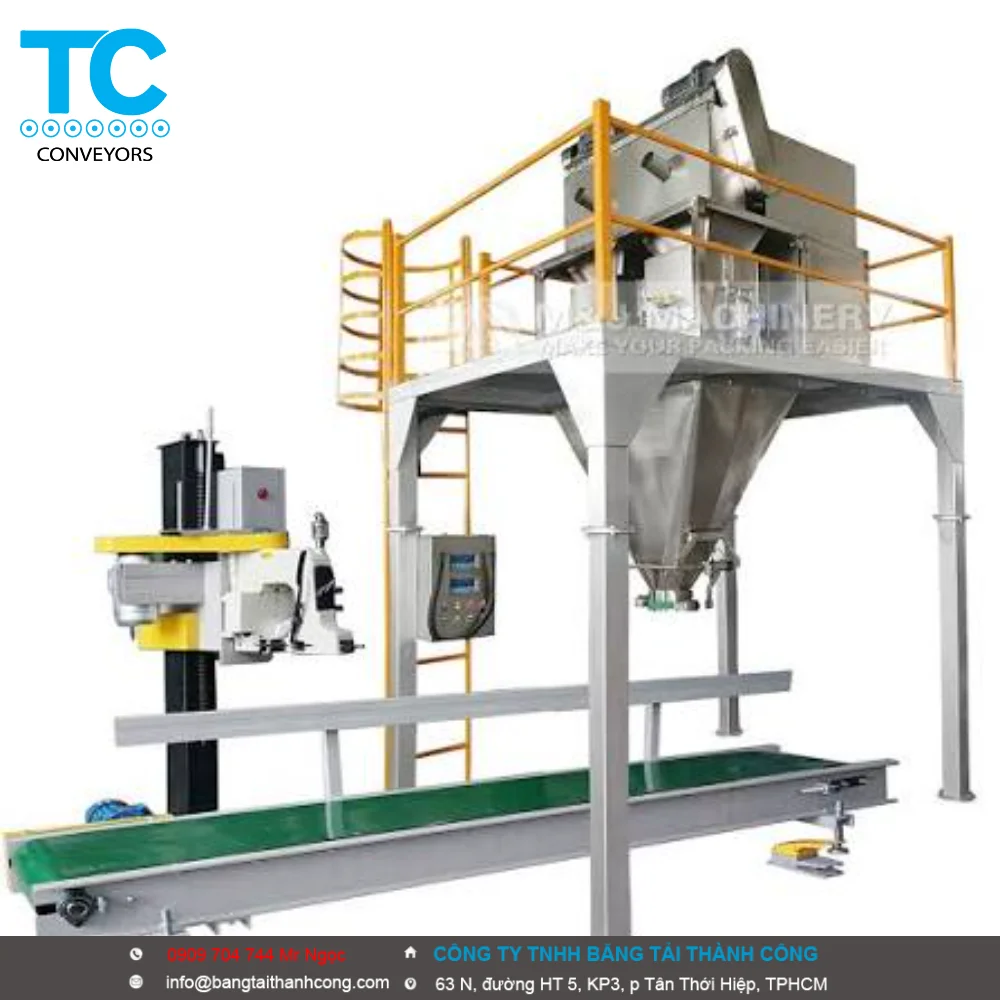

Máy đóng bao hạt nhựa

Giải pháp thiết kế cân đóng bao hạt nhựa dải cân 25 – 50 kg được tối ưu hóa dựa trên đặc tính lý tính của hạt nhựa (PE, PP, PVC, ABS, nhựa nguyên sinh hoặc tái chế): hạt trơn, độ tự chảy cực cao, không bám dính nhưng yêu cầu kiểm soát sai số khắt khe và chống nhiễm chéo màu sắc giữa các mẻ liệu.

Hệ thống được thiết kế theo cấu hình cân định lượng trực tiếp bằng trọng lực (Gravity Feeding) thông qua các cửa chặn cắt liệu dẫn động bằng xi lanh khí nén (không dùng vít tải hay băng tải cấp liệu để tránh làm trầy xước, vỡ hạt nhựa).

1. THÔNG SỐ THIẾT KẾ CƠ KHÍ (MECHANICAL SPECIFICATIONS)

Kết cấu cơ khí của giải pháp chú trọng vào tốc độ dòng chảy nhanh, độ kín khít tuyệt đối và khả năng vệ sinh xả sạch liệu 100%.

• Vật liệu tiếp xúc hạt nhựa: Toàn bộ phễu chứa trung gian (Surge Bin), phễu cân định lượng (Weighing Hopper) và họng xả bao đều sử dụng Inox 304 dày 3.0mm. Lòng trong được đánh bóng gương (Mirror Polishing) để hạt nhựa trượt đi hoàn toàn, tránh kẹt lại vách khi nhà máy đổi mẻ nhựa màu khác nhau.
• Kết cấu khung chịu lực: Khung thép carbon định hình cường độ cao, xử lý bề mặt bằng công nghệ phun bi cát sạch rỉ sét, sơn phủ 3 lớp sơn Epoxy tĩnh điện chịu lực, chống rung chấn từ sàn xưởng.
• Cơ cấu cửa định lượng cắt dòng kép (Double Arc Gates): Thiết kế cánh cung kép dẫn động bằng cụm xi lanh khí nén độc lập.
  • Góc nghiêng phễu thoát liệu: Đạt 60° – 65° để tối ưu hóa gia tốc rơi tự do của hạt nhựa.
• Cơ cấu họng kẹp bao chống lọt hạt: Thiết kế họng xả dạng mỏ vịt tích hợp má kẹp dẫn động bằng xi lanh khí nén lực lớn. Má kẹp có đệm cao su silicon chịu nhiệt bọc quanh, ôm chặt miệng bao PP dệt hoặc bao giấy Kraft tráng PE, đảm bảo kín 100%, không bị xì bụi hạt nhựa hoặc rớt hạt ra ngoài.
• Hệ thống băng tải chuyển bao: Dài 3.0 mét, độ rộng dây băng 400mm, trang bị động cơ giảm tốc 0.75kW. Băng tải có thanh dẫn hướng cơ khí hai bên giúp bao hạt nhựa nặng 25kg – 50kg luôn đứng thẳng chắc chắn khi di chuyển đến công đoạn khâu/hàn miệng.

1. THÔNG SỐ ĐIỀU KHIỂN & ĐIỆN TỬ (CONTROL SYSTEM SPECIFICATIONS)

Hệ thống điều khiển đóng vai trò “não bộ” xử lý ngắt mở xi lanh cắt dòng trong tích tắc để đảm bảo năng suất cao và sai số cực nhỏ.

• Bộ vi xử lý trung tâm (PLC): Sử dụng các dòng module công nghiệp cao cấp như Siemens S7-1200 (Đức) hoặc Mitsubishi FX5U (Nhật Bản). PLC được nạp thuật toán lọc nhiễu tần số cao, triệt tiêu các rung động từ môi trường nhà xưởng (xe nâng chạy, máy đùn hạt hoạt động).
• Màn hình giao diện (HMI): Màn hình cảm ứng LCD màu 7 inch (Chuẩn bảo vệ IP65 chống bụi xưởng chui vào bo mạch). HMI cho phép người vận hành chọn nhanh chế độ: đóng bao 25kg hoặc đóng bao 50kg, theo dõi tổng số bao đã đóng và tổng khối lượng xuất kho theo thời gian thực.
• Cảm biến lực (Loadcell): Sử dụng cụm 03 Loadcell chính hãng Mettler Toledo (Mỹ) hoặc Keli lắp dạng kiềng 3 chân phân phối lực 120 độ quanh phễu cân, triệt tiêu hoàn toàn lực lệch tâm. Đạt cấp chính xác tiêu chuẩn đo lường quốc tế OIML.
• Bộ xử lý tín hiệu cân (Indicator): Dòng đầu cân số chuyên dụng cho hệ thống đóng bao tự động, tốc độ lấy mẫu cực cao từ 300 – 400 lần/giây, phản hồi tức thời trọng lượng dòng hạt rơi tự do.
• Thuật toán định lượng 3 cấp tốc độ thông minh:
  • Cấp 1 (Xả thô – 0% đến 85%): Cửa xả mở hoàn toàn, hạt nhựa nạp ào ạt vào phễu cân để rút ngắn thời gian chu kỳ.
  • Cấp 2 (Xả vừa – 85% đến 96%): Cửa xả khép bớt, giảm lưu lượng dòng chảy.
  • Cấp 3 (Xả tinh – 96% đến 100%): Cửa xả hé mở cực nhỏ, nhấp nhả theo xung nhịp ngắn kết hợp tính năng Tự động bù rơi (Free Fall Compensation) giúp tính toán lượng hạt lơ lửng trên không trung ngay khi đóng cửa xả, đưa sai số tịnh về mức ấn tượng: ±10g đến ±20g cho bao 25kg và ±30g cho bao 50kg.

III. HIỆU SUẤT TỔNG THỂ VÀ HỆ THỐNG PHỤ TRỢ NHÀ XƯỞNG

Để hoàn thiện bản vẽ kỹ thuật chi tiết phù hợp với mặt bằng nhà xưởng của bạn, vui lòng cho biết:

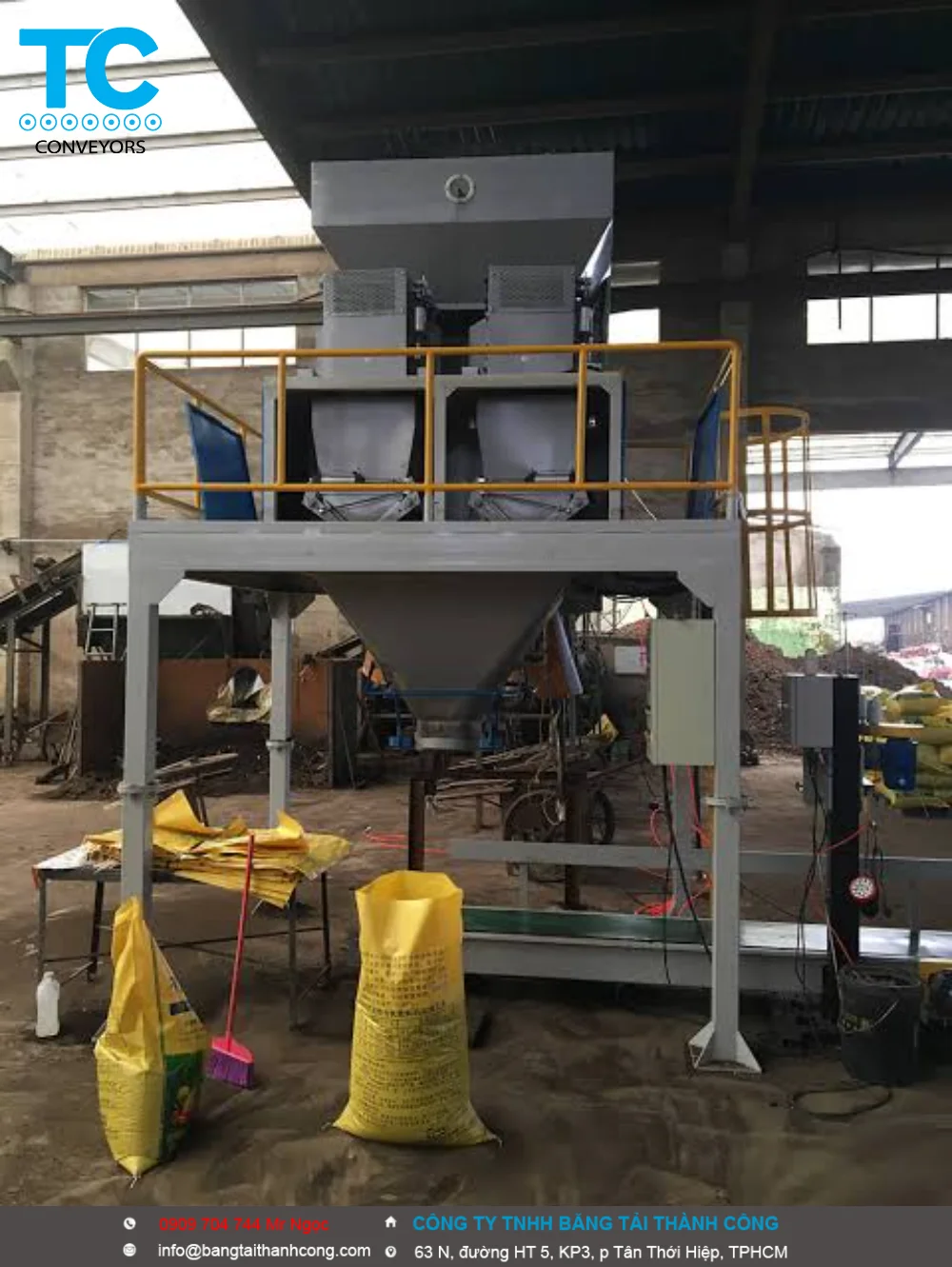

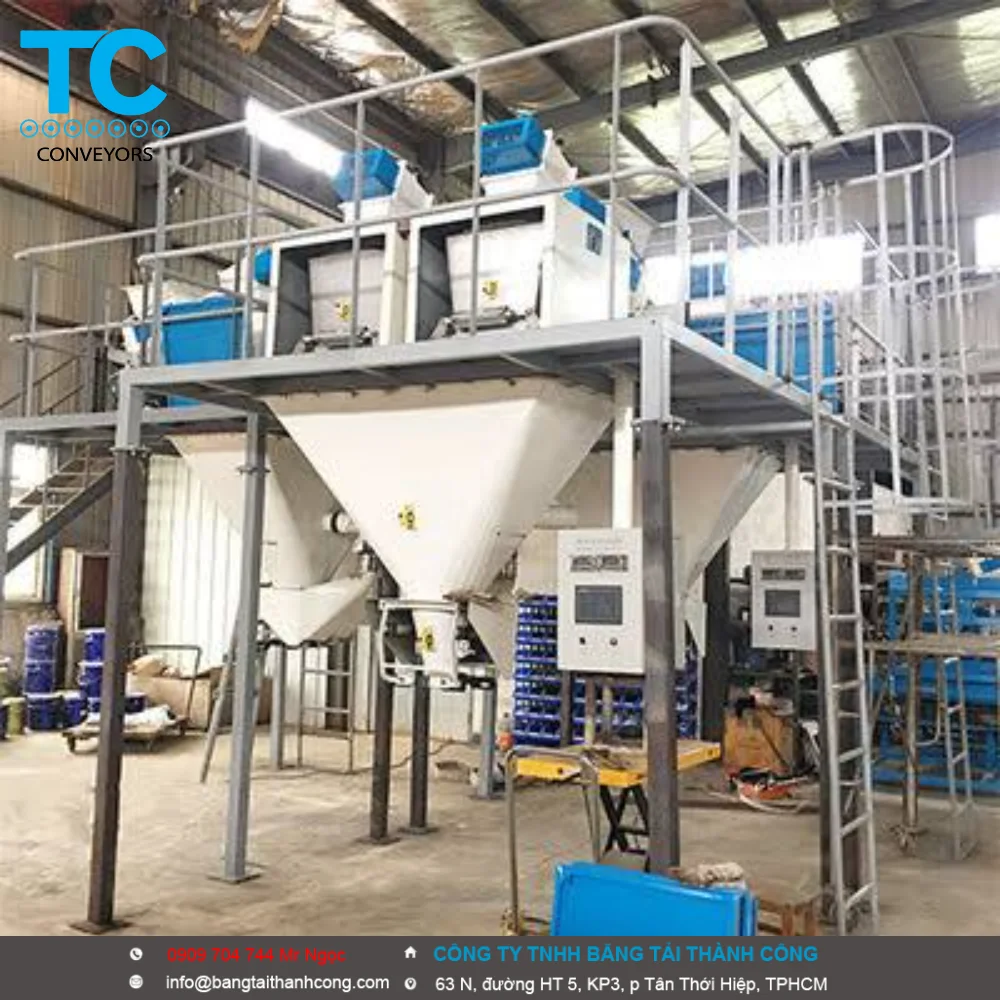

• Bạn ưu tiên phương án tiết kiệm chi phí với cấu hình 1 phễu cân hay cần năng suất cao chạy liên tục của cấu hình 2 phễu cân?
• Vỏ bao hạt nhựa của bạn là loại bao PP dệt thông thường chỉ cần may chỉ, hay là bao nilon dày / bao giấy Kraft cần tích hợp thêm cụm hàn nhiệt seal chống ẩm?

Điều khiển tự động bằng tủ điện

• Tủ điều khiển điện cân đóng bao hạt nhựa, bạn có thể đặt trọng lượng bao bì mục tiêu cần đóng gói cho mỗi túi. Có thể thiết lập tốc độ tăng nhanh Tăng tốc độ trung bình. và tăng tốc độ thấp Nó được cân và đóng gói ba lần để đạt được trọng lượng mục tiêu cho một bao. Vì vậy, để đảm bảo Độ chính xác của cân cao với sai số chỉ 0,1-0,2 phần trăm. Từ bảng điện, có thể chuyển đổi phương pháp chiết rót điều khiển tự động và điều khiển thủ công. Từ bảng điện có thể kiểm tra xem các túi đã được đóng gói chưa.
• Lắp đặt băng tải bịt kín Trên máy đóng gói có băng tải hàn kín dài 2 mét, giúp di chuyển các bao trong quá trình chiết rót và dán kín. Chiều rộng đai 400 mm Sử dụng băng tải PVC.
• Được trang bị máy khâu hoặc máy hàn nhiệt để hàn kín túi.
• Máy khâu được thiết kế để đóng túi vải.
• Máy hàn nhiệt được thiết kế để hàn kín túi nhựa. Túi nylon được làm từ chất liệu BOPP/CPP, BOPP/PE, PET/PE,..

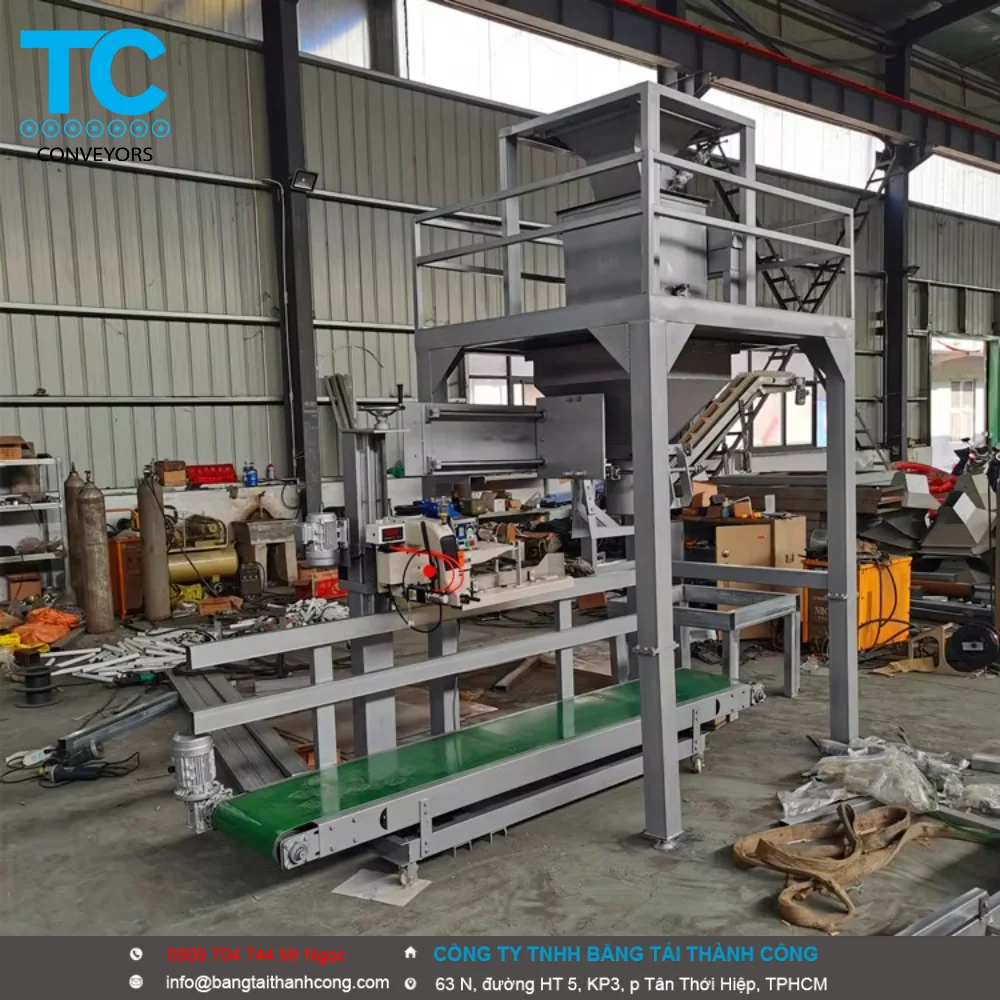

Chi tiết sản phẩm cân đóng bao hạt nhựa

• Máy này phù hợp với vật liệu dạng hạt. vật liệu không đồng đều Máy này sử dụng cấp liệu bằng cửa khí nén hoặc cấp liệu bằng dây đai. và với công nghệ chuyển đổi tần số không phân cực tiên tiến
• Máy đóng gói này bao gồm một máy cân và chiết rót tự động. Thiết bị vận chuyển, máy khâu, máy cấp liệu với cấu trúc phù hợp ngoại hình đẹp Sử dụng thuận tiện Đặc điểm cân chính xác Đặc điểm
  1. 1. Sử dụng cân túi không trống, xả cửa, tiết kiệm năng lượng hơn
  2. Công nghệ sản xuất hoàn toàn bằng thép không gỉ, công nghệ điều khiển PLC, dễ sử dụng
  3. Cảm biến sốc độc lập, truyền tín hiệu và ổn định. 4. Giao diện vận hành máy chủ để đảm bảo độ chính xác của cân. sử dụng màn hình điện tử hoặc màn hình cảm ứng LCD, thuận tiện cho khách hàng lựa chọn.

Bạn có thể chọn máy đóng gói có cả máy may và máy hàn nhiệt hoặc chỉ có máy khâu hoặc chỉ có máy hàn nhiệt, tùy theo loại túi bạn sẽ sử dụng.

Dịch vụ sau bán hàng của cty chúng tôi

• Cân đóng bao hạt nhựa được bảo trì miễn phí đối với các vấn đề về chất lượng thiết bị trong vòng một năm
• Cung cấp đào tạo nhân sự, nội dung đào tạo bao gồm: vận hành thiết bị, bảo trì và bảo dưỡng thiết bị .
• Trong thời gian bảo hành, các thiết bị được cung cấp sẽ được bảo hành miễn phí, các hỏng hóc và sự cố sẽ được khắc phục hoặc giải quyết trong vòng 48 giờ
• Thiết bị cân đóng bao hạt nhựa vượt quá thời hạn bảo hành sẽ cung cấp hỗ trợ phụ kiện thay thế nhanh chóng . phí sẽ được tính theo giá gốc sau một năm
• Vì cty của chúng tôi là nhà sản xuất Máy đóng gói bột hóa chất nên chúng tôi có thể cung cấp tất cả các bộ phận máy cùng một dòng máy đã lắp đặt cho khách hàng .
