- Vít tải phân phối chia liệu (hay băng tải trục vít chia liệu) là hệ thống chuyên dụng để vận chuyển vật liệu rời, mịn (như xi măng, tro bay, thức ăn chăn nuôi, nông sản, hóa chất) từ một nguồn cấp chính và phân chia đồng đều sang nhiều cửa xả, nhiều dây chuyền hoặc phân phối sang các thiết bị tiếp theo.
- Dưới đây là thông tin chi tiết về cấu tạo, phân loại thiết kế và ứng dụng của dòng sản phẩm này:
Cấu tạo và nguyên lý hoạt động
- Máng/Ống vít: Thường làm bằng thép carbon chịu lực hoặc inox 304/316 chống ăn mòn để bảo vệ môi trường, chống phát tán bụi.
- Trục và cánh vít xoắn: Khi trục quay, các cánh vịt tạo lực đẩy tịnh tiến để di chuyển nguyên liệu dọc theo lòng máng.
- Hệ thống cửa xả chia liệu: Điểm khác biệt lớn nhất là thân vít được bố trí nhiều cửa xả trung gian dọc theo chiều dài, phối hợp với van lật, van xả khí nén hoặc van tay để đóng/mở chia liệu theo tỷ lệ.
- Bộ truyền động: Gồm động cơ (motor) và hộp giảm tốc để điều chỉnh tốc độ xoay linh hoạt.
Các giải pháp thiết kế chia liệu phổ biến

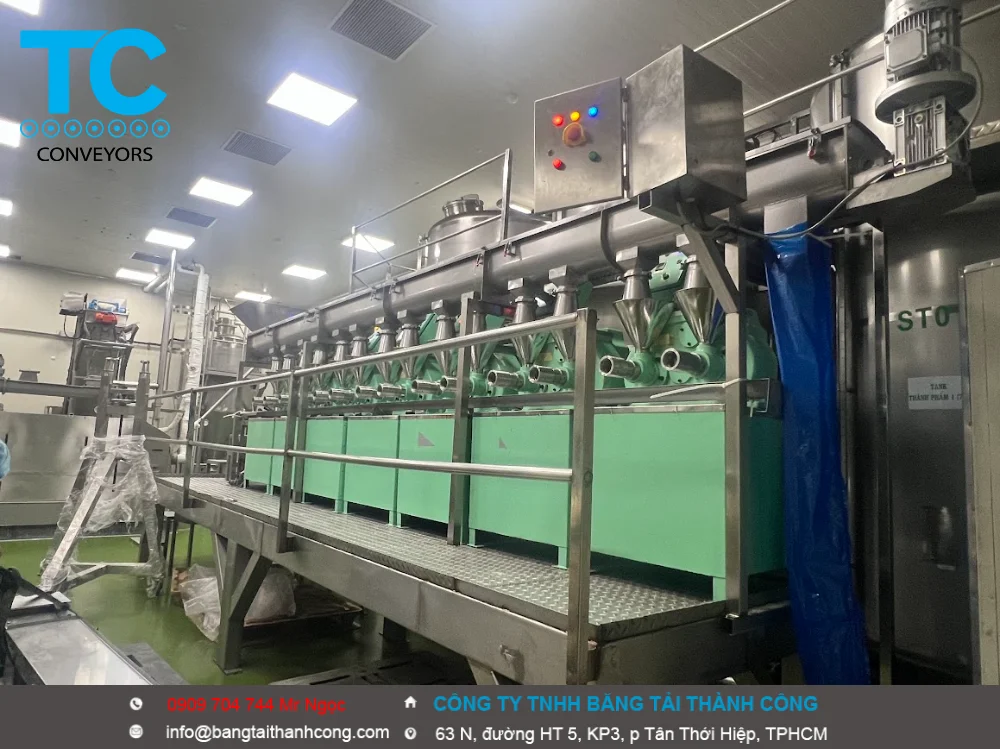

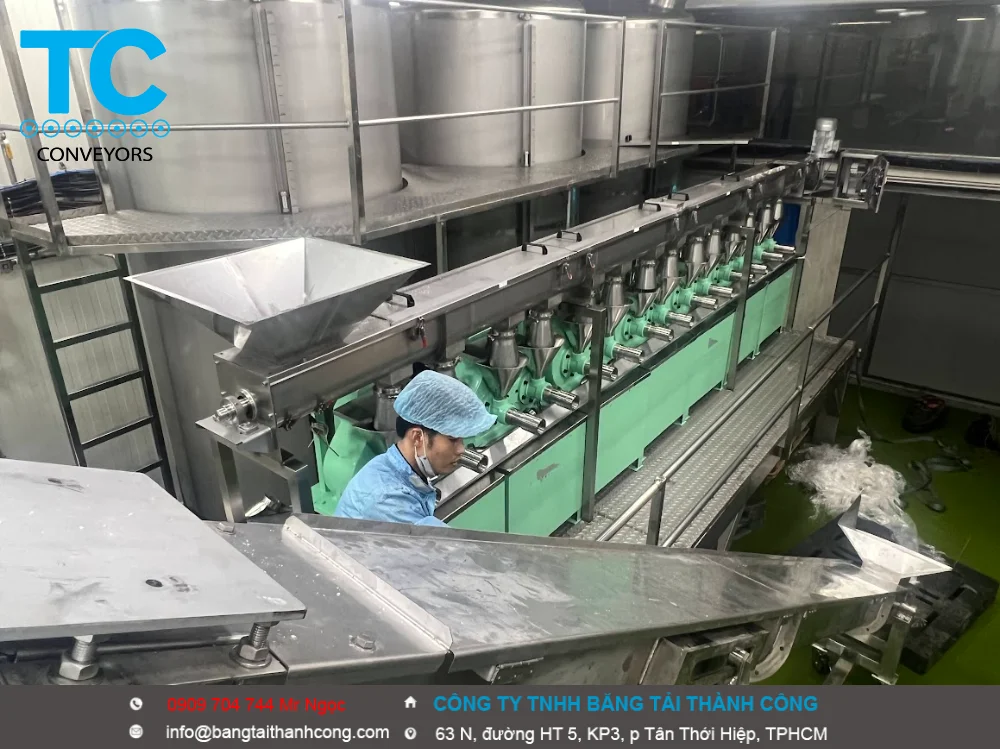

- Vít tải nhiều cửa xả (Multi-discharge): Trục vít chạy suốt chiều dài máng, vật liệu đi qua các cửa xả liên tiếp. Cửa nào mở thì vật liệu sẽ rơi xuống vị trí đó, thích hợp phân phối cho một chuỗi phễu cân hoặc bồn chứa liền kề.
- Vít tải hai đầu (Hai chiều): Cánh xoắn trên cùng một trục được thiết kế đảo chiều từ giữa thân trục. Khi trục quay, vật liệu từ một phễu nạp ở trung tâm sẽ được đẩy đồng thời sang hai đầu trái/phải để xả vào hai thiết bị độc lập.
- Hệ thống tích hợp cân định lượng: vít tải chia liệu và cân định lượng kết hợp cảm biến biến tần để kiểm soát khối lượng nguyên liệu phân phối một cách chính xác tuyệt đối, tránh hao hụt.
Ứng dụng tiêu biểu
- Ngành thức ăn chăn nuôi / Nông sản: Chia cám, bột ngô, hạt ngũ cốc từ tháp sấy, tháp chứa sang các máy trộn bột thô.
- Ngành xây dựng: Phân phối xi măng, tro bay, bột đá từ silo tổng sang các bồn cân của trạm trộn bê tông.
- Ngành thực phẩm & Hóa chất: Phân chia nguyên liệu dạng bột mịn vào các máy đóng gói tự động
Đặc điểm của băng tải trục vít phân phối chia liệu
1. Tốc độ cao: Băng tải trục vít sử dụng cơ chế cấp liệu bằng trục vít;
2. Phạm vi ứng dụng rộng: Thích hợp cho bột và các vật liệu dạng bột có độ chảy nhất định;
3. Các lỗi do thay đổi trọng lượng riêng và mức độ vật liệu có thể được tự động theo dõi và hiệu chỉnh;
4. Tất cả các bộ phận tiếp xúc với vật liệu đều được làm bằng thép không gỉ, dễ vệ sinh và ngăn ngừa ô nhiễm chéo;
5. Ngoại trừ động cơ, tất cả các bộ phận khác của máy đều được làm bằng thép không gỉ, bao gồm cả bộ giảm tốc, vòng bi và công tắc điện;
6. Có thể di chuyển tự do và có thể thực hiện vận chuyển liên tục theo chiều ngang, chiều nghiêng, chiều thẳng đứng và các vị trí khác;
7. Hiệu suất làm kín tốt, không rò rỉ bụi;
8. Sản xuất linh hoạt, tùy chỉnh theo yêu cầu tại công trường;
9. Băng tải trục vít cung cấp nhiều tùy chọn đầu vào và đầu ra.
Các bộ phận có thể tùy chỉnh hoặc cấu hình bổ sung
1. Máy có thể được tùy chỉnh theo yêu cầu của bạn: ví dụ, đường kính mặt bích, khoảng cách giữa đầu vào và đầu ra, góc nghiêng lắp đặt, kích thước đầu vào, v.v.
2. Đầu ra có thể là hình vuông hoặc hình tròn.
3. Có thể tùy chỉnh các loại máy khác nhau: hình chữ U, hình ống, không trục và trục đôi.
4. Có thể tùy chỉnh để sử dụng với các trạm cấp liệu phòng sạch, trạm cấp liệu bao tải, máy sàng lọc, máy trộn, silo và máy đóng gói.

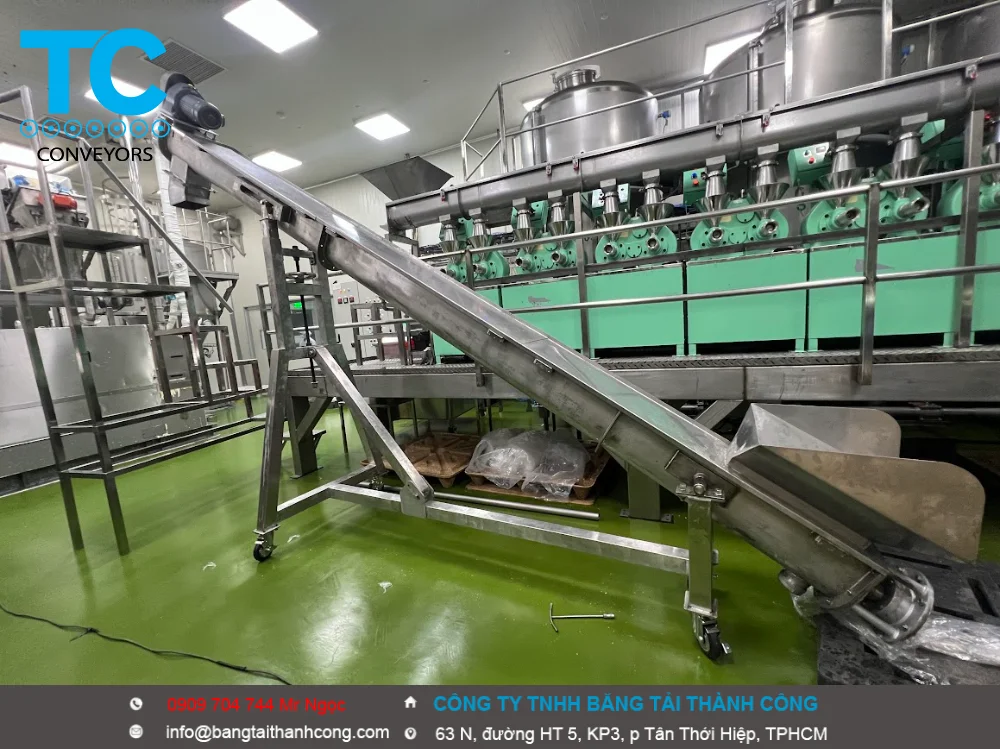

5. Phần đáy có thể được trang bị bánh xe, cho phép di chuyển tự do theo vị trí xếp dỡ vật liệu, phù hợp hơn cho các trường hợp thay đổi vị trí xếp dỡ.
6. Có thể thêm các khớp nối linh hoạt giữa các vít cho thùng và silo, và silo dễ dàng tháo lắp.
7. Các lưỡi xoắn ốc cung cấp nhiều lựa chọn linh hoạt cho người dùng: bề mặt xoắn ốc đặc, bề mặt xoắn ốc có xoắn ốc và bề mặt xoắn ốc dạng lưỡi.
- Trục vít tải phân phối chia liệu của thành công không chỉ sở hữu chức năng vận chuyển của các băng tải trục vít thông thường mà còn mang lại những ưu điểm độc đáo về tản nhiệt, kiểm soát nhiệt độ và khả năng chống ăn mòn của vật liệu được vận chuyển. Tùy thuộc vào yêu cầu cụ thể của quy trình sản xuất, chúng tôi có thể thiết kế băng tải trục vít với các cấu trúc khác nhau: cấp liệu cuối, xả liệu cuối; cấp liệu ở giữa, xả liệu đồng thời hoặc luân phiên ở cả hai đầu; cấp liệu ở cả hai đầu, xả liệu ở giữa; cấp liệu từ một đầu hoặc ở giữa, xả liệu theo trục từ đầu kia hoặc cả hai đầu.
Các trường hợp ứng dụng của băng tải trục vít chia liệu
- Trục vít tải phân phối chia liệu có thể được kết nối với các dây chuyền sản xuất có hệ thống vận chuyển nguyên liệu khác nhau. Chúng có thể được sử dụng kết hợp với các trạm cấp liệu không bụi, máy trộn, máy đóng gói, sàng rung và các máy móc khác để vận chuyển bột, hạt và các vật liệu rắn nhỏ với nhiều kích thước khác nhau, từ đó giảm bụi, giảm cường độ lao động và nâng cao hiệu quả lao động. Nếu bạn muốn thiết kế dây chuyền sản xuất của mình
- thách thức và giải pháp chế tạo vít tải phân phồi chia liệu
Chế tạo hệ thống vít tải phân phối chia liệu phức tạp hơn nhiều so với vít tải thẳng thông thường. Kỹ sư phải giải quyết đồng thời bài toán kiểm soát áp suất lưu lượng, chống kẹt ngẽn và đảm bảo tỷ lệ chia chính xác.
Dưới đây là các thách thức kỹ thuật cốt lõi và giải pháp công nghệ thực tế khi thiết kế, chế tạo dòng thiết bị này:
- Thách thức về độ chính xác và đồng đều khi chia liệu
- Thách thức: Theo tự nhiên, vật liệu rời sẽ rơi phần lớn xuống cửa xả đầu tiên gặp phải. Càng về các cửa xả phía sau, lượng vật liệu càng ít đi, dẫn đến phân phối không đồng đều giữa các dây chuyền.
- Giải pháp:
- Thay đổi bước cánh vít (Variable Pitch): Thiết kế bước cánh vít ngắn lại (dày hơn) ở vùng nạp liệu và rộng dần ra khi đi qua các cửa xả. Cách này giúp ổn định áp lực nén và điều tiết lưu lượng vật liệu đều qua từng chặng.
- Tích hợp van điều tiết tự động: Lắp đặt van phân phối hoặc van lật khí nén tại mỗi cửa xả. Các van này kết nối với cảm biến khối lượng để đóng/mở thông minh theo tỷ lệ phần trăm lập trình sẵn.
- Thách thức về kẹt ngắt và nghẽn vật liệu tại cửa xả trung gian
- Thách thức: Khi một cửa xả bất kỳ đóng lại để dừng cấp liệu cho dây chuyền đó, vật liệu đùn đến sẽ bị nén chặt ngay tại khu vực cửa xả gây quá tải mô-men xoắn, làm cong trục hoặc cháy động cơ.
- Giải pháp:
- Thiết kế cánh vít ngắt đoạn (Paddle/Cut Flight): Tại các vị trí ngay phía trên cửa xả, thay vì dùng cánh vít xoắn liền mạch, kỹ sư thay bằng các cánh gạt (paddle) dạng bản mái chèo. Thiết kế này vừa đẩy tới vừa xới tơi vật liệu, triệt tiêu lực nén cục bộ.
- Sử dụng biến tần (VFD) bảo vệ quá tải: Hệ thống điều khiển cài đặt tính năng tự động đảo chiều trục vít ngắn hạn khi phát hiện dòng điện dòng motor tăng đột biến để tự giải phóng điểm kẹt.
- Thách thức về gia công biên dạng cánh vít xoắn
- Thách thức: Sai số khi triển khai cánh vít làm cho đường kính ngoài không đều, cánh vít bị cong móp hoặc hở môi. Nếu cánh hở quá nhiều so với máng, vật liệu mịn sẽ lọt lại phía sau gây nghẹt; nếu quá sát sẽ gây cọ sát phá hủy lòng máng.
- Giải pháp:
- Công nghệ cắt Laser và dập khuôn thủy lực: Cắt phôi lá vít bằng máy laser CNC để đạt độ chính xác tuyệt đối, sau đó dùng máy ép thủy lực chuyên dụng dập theo khuôn định hình ép đúng bước xoắn.
- Đế nhựa lót chống mài mòn (UHMW-PE): Lót một lớp nhựa kỹ thuật chịu mòn bên trong lòng máng xả. Lớp lót này vừa làm kín, giảm độ hở trục, vừa bảo vệ máng thép không bị cào mòn trực tiếp.
- Thách thức về mài mòn cơ học cao do áp lực phân phối
- Thách thức: Tại vùng phân phối chia liệu, vật liệu chịu lực nén lặp đi lặp lại tạo ra ma sát cực lớn, làm mòn vẹt cánh vít và thành máng nhanh chóng (đặc biệt là hạt nông sản, xi măng, tro bay).
- Giải pháp:
- Hàn phủ cứng bề mặt (Hardfacing): Sử dụng các loại que hàn bù có thành phần Crom-Cacbit cao để phủ lên mép cánh vít một lớp bảo vệ có độ cứng vượt trội.
- Hợp kim chuyên dụng: Chế tạo phần cánh bằng thép chịu mòn Hardox (đối với xi măng, khoáng sản) hoặc toàn bộ bằng inox 304 được đánh bóng bề mặt (đối với thực phẩm, hóa chất) để tăng độ trơn trượt, giảm ma sát
