Hệ thống băng tải xếp dỡ hàng container

Hệ thống băng tải xếp dỡ hàng container

• Băng tải dỡ hàng xe container (băng tải chuyển hàng container) là giải pháp giúp tối ưu hóa nhân lực, giải phóng xe nhanh chóng và giảm thiểu hư hỏng hàng hóa (thường là thùng carton, bao tải, linh kiện…). Đối với xe container 20 feet hoặc 40 feet có chiều sâu lớn, giải pháp chế tạo phải đảm bảo tính linh hoạt, di động và có thể vươn sâu vào lòng xe.

Dưới đây là 3 phương án giải pháp công nghệ chế tạo tối ưu nhất hiện nay:

1. CÁC PHƯƠNG ÁN GIẢI PHÁP THIẾT KẾ PHỔ BIẾN

Tùy thuộc vào ngân sách và kiến trúc nhà kho (có cầu cảng docking hay hạ bãi ngang mặt đất), doanh nghiệp có thể chọn 1 trong 3 giải pháp sau:

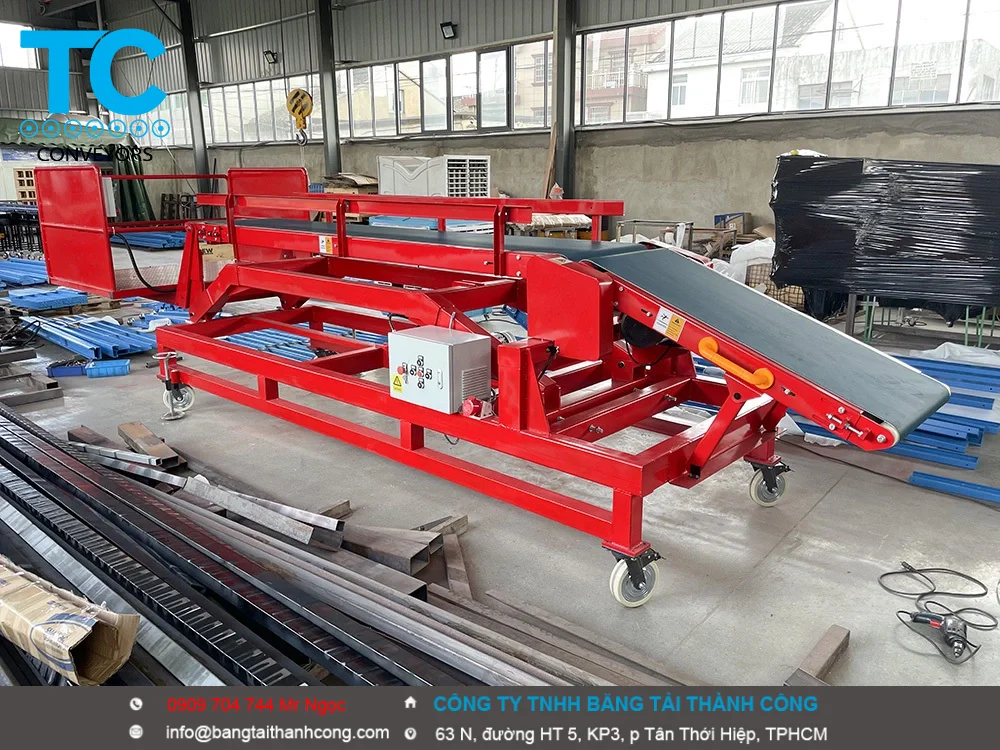

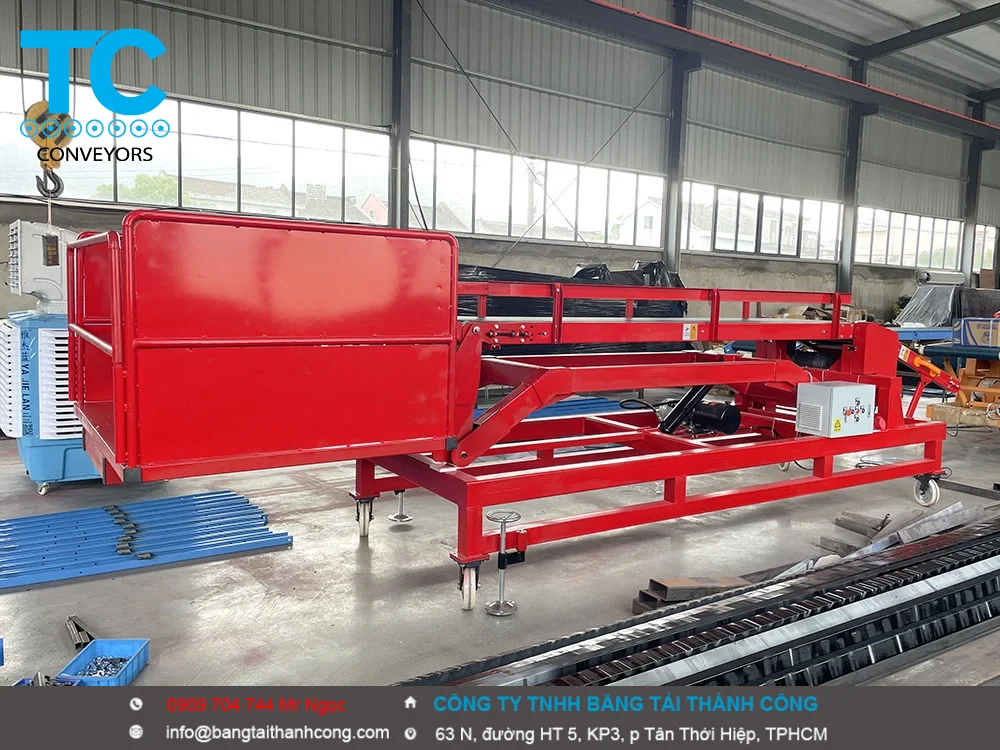

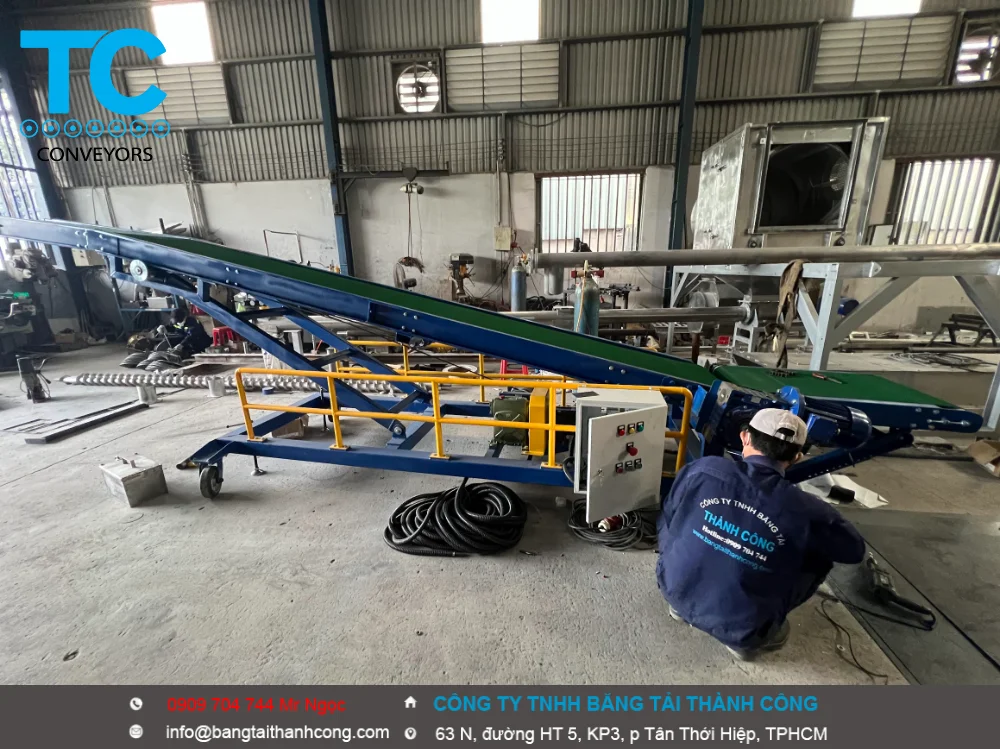

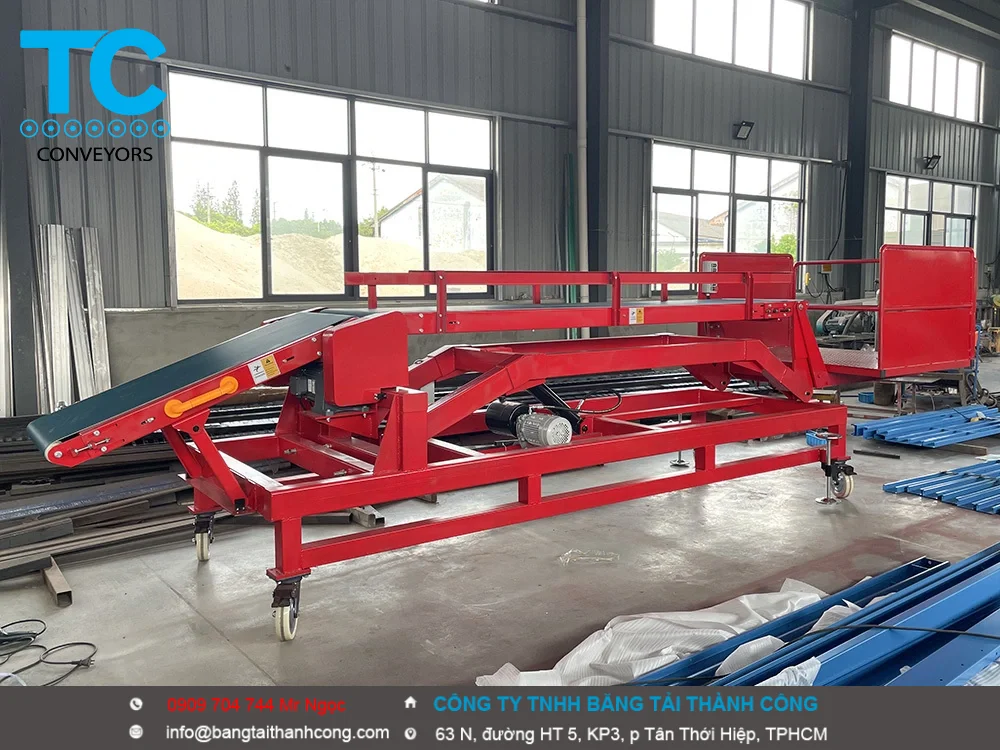

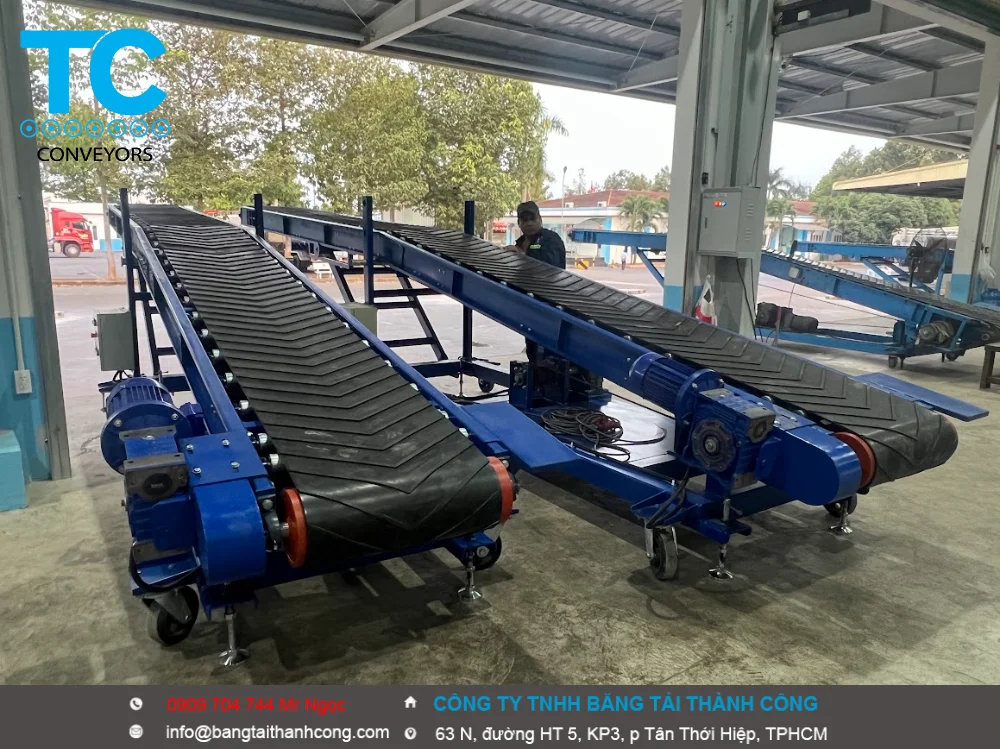

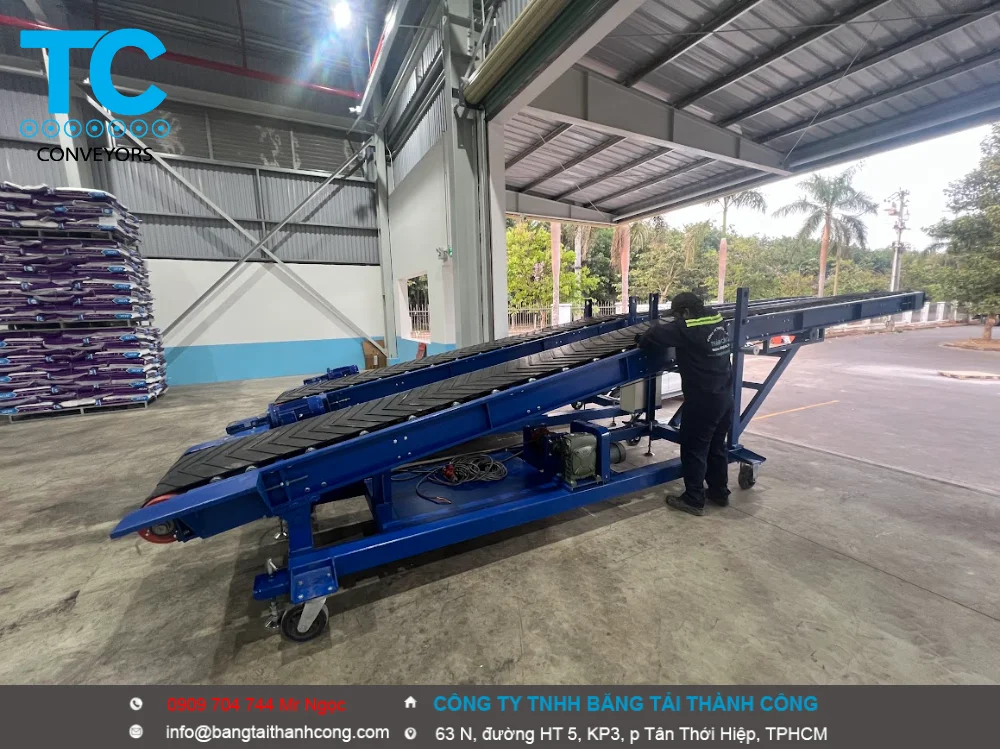

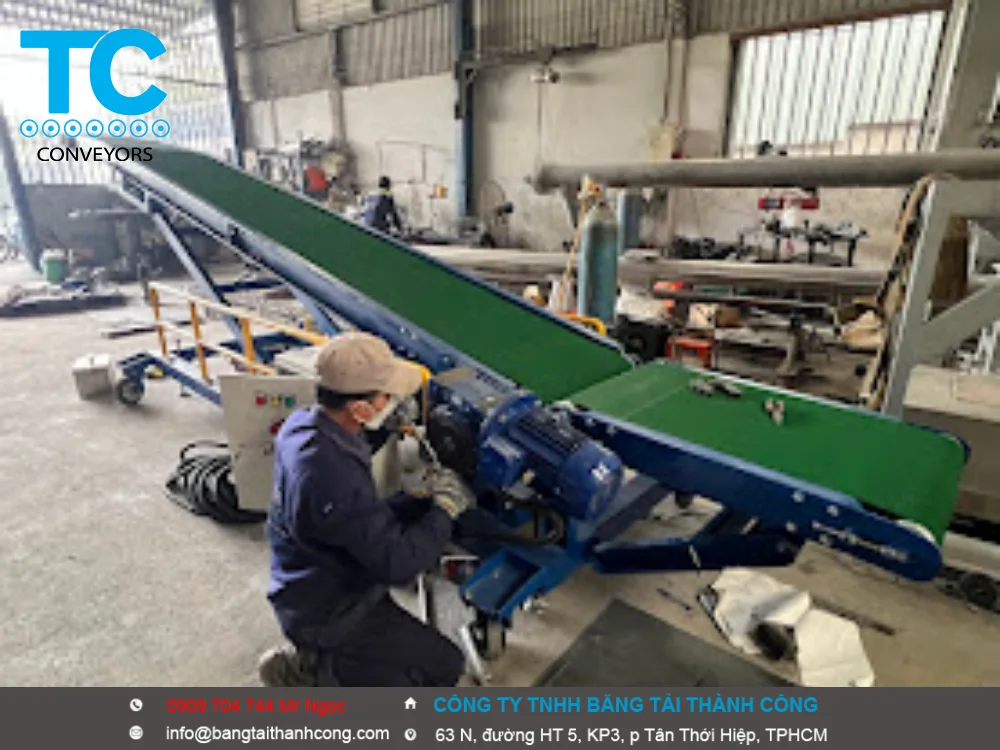

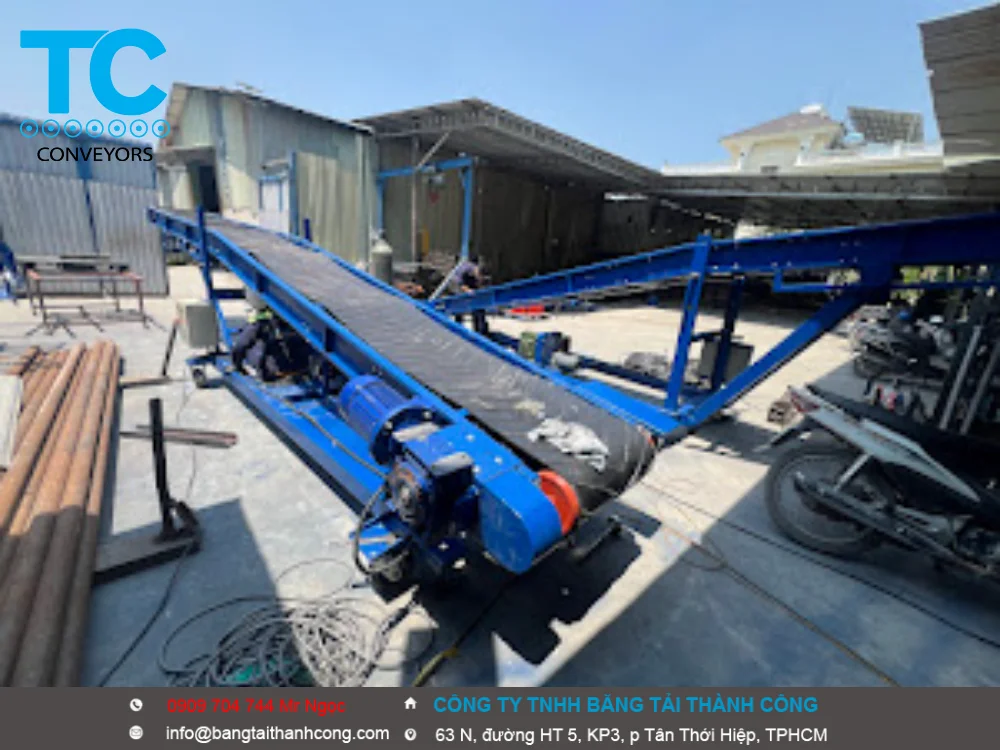

1. Giải pháp Băng tải Cánh bướm (Băng tải 2 đầu nâng hạ)

• Đặc điểm: Gồm 2 cánh băng tải có thể nâng hạ chiều cao độc lập bằng thủy điện hoặc tời điện. Hệ thống chân đế có bánh xe di chuyển di động.
• Ứng dụng tốt nhất cho: Kho bãi không có cầu cảng (xe đỗ ngang mặt đất). Một đầu băng hạ thấp xuống đất để công nhân xếp hàng lên ballet/xe đẩy, đầu còn lại vươn cao đưa vào cửa xe container.

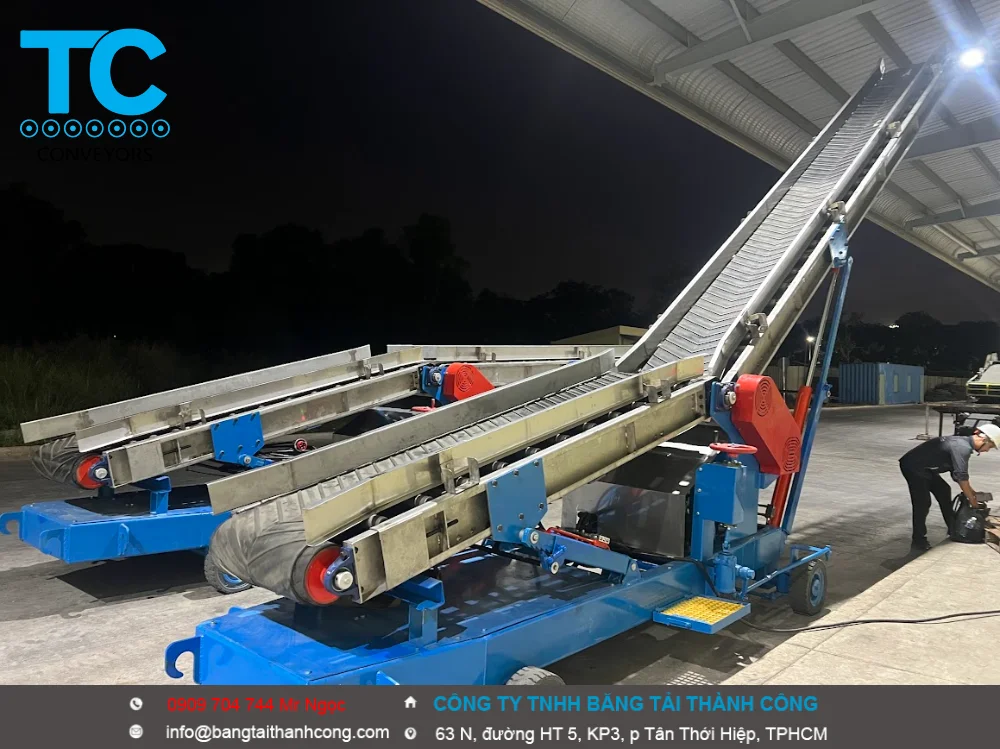

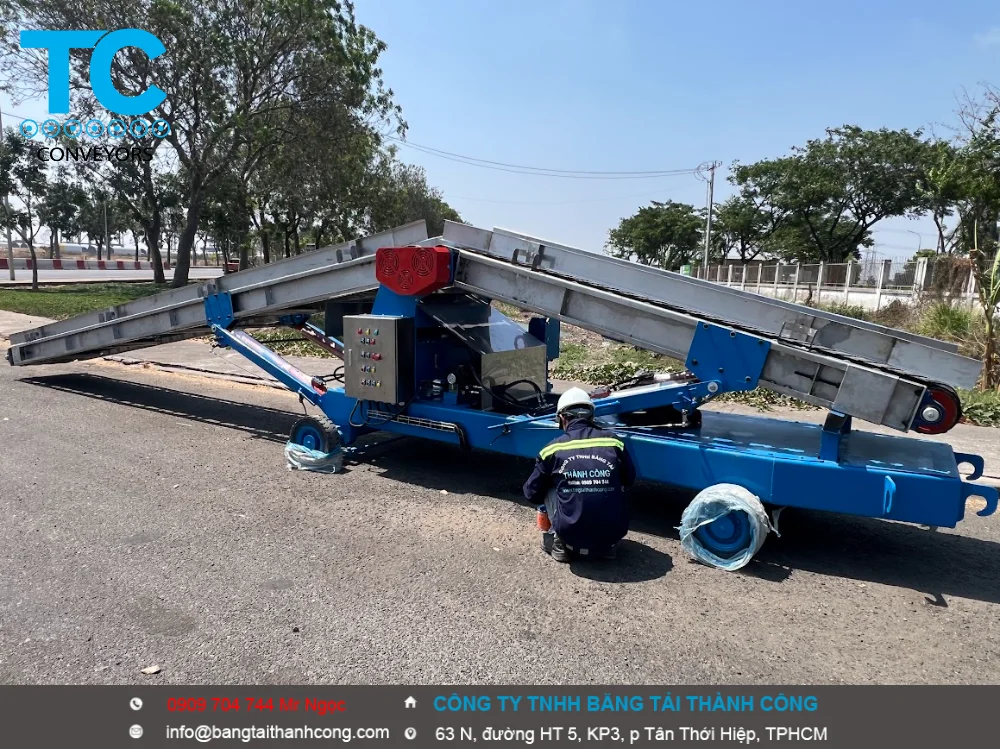

2. Giải pháp Băng tải Nối dài Telescopic (Băng tải Thụt Thò)

• Đặc điểm: Là giải pháp hiện đại và chuyên nghiệp nhất. Thân băng tải gồm nhiều tầng (2 đến 4 tầng) lồng vào nhau. Hệ thống truyền động có thể điều khiển kéo dài hoặc thu ngắn chiều dài dầm băng một cách tự động thông qua nút bấm.
• Ứng dụng tốt nhất cho: Các kho có cầu cảng cao (Dock leveler). Băng tải đặt cố định hoặc di chuyển trên rãnh trượt dọc theo mép kho, có thể vươn sâu tới 12m – 18m vào tận cuối thùng container 40 feet.

3. Giải pháp Băng tải Con lăn Xếp linh hoạt (Flexible Conveyor)

• Đặc điểm: Cấu trúc dạng kết cấu xếp kéo co (pantograph), sử dụng các con lăn (nhựa hoặc inox). Có thể kéo dài ra, thu ngắn lại và uốn cong tự do theo góc bo của nhà kho.
• Ứng dụng tốt nhất cho: Hàng hóa là thùng carton đáy cứng, giải pháp chi phí thấp, kết hợp nối đuôi với các băng tải cố định có sẵn.

1. GIẢI PHÁP CHẾ TẠO VÀ GIA CÔNG CƠ KHÍ

• Vật liệu khung sườn: Sử dụng thép tấm cắt CNC chấn định hình độ dày từ 4mm – 6mm hoặc thép hộp mạ kẽm nhằm đảm bảo kết cấu vững chắc nhưng giảm trọng lượng tổng thể, giúp hệ thống di chuyển linh hoạt.
• Hệ thống di chuyển chuyển động: Chân đế trang bị bánh xe chịu tải nặng (PU hoặc Nylon) có khóa hãm cố định vị trí. Đối với băng tải Telescopic nặng, chế tạo hệ thống motor di chuyển chạy trên đường ray lắp dọc mép kho.
• Cơ cấu nâng hạ chiều cao: Sử dụng hệ thống xi lanh thủy điện (Hydraulic Power Pack) tích hợp van chống tụt áp an toàn. Giúp điều chỉnh cao độ đầu băng thích ứng liên tục với sự thay đổi độ cao của sàn xe container khi hàng hóa nhẹ dần lên.

III. GIẢI PHÁP LỰA CHỌN VẬT TƯ CHUYÊN DỤNG

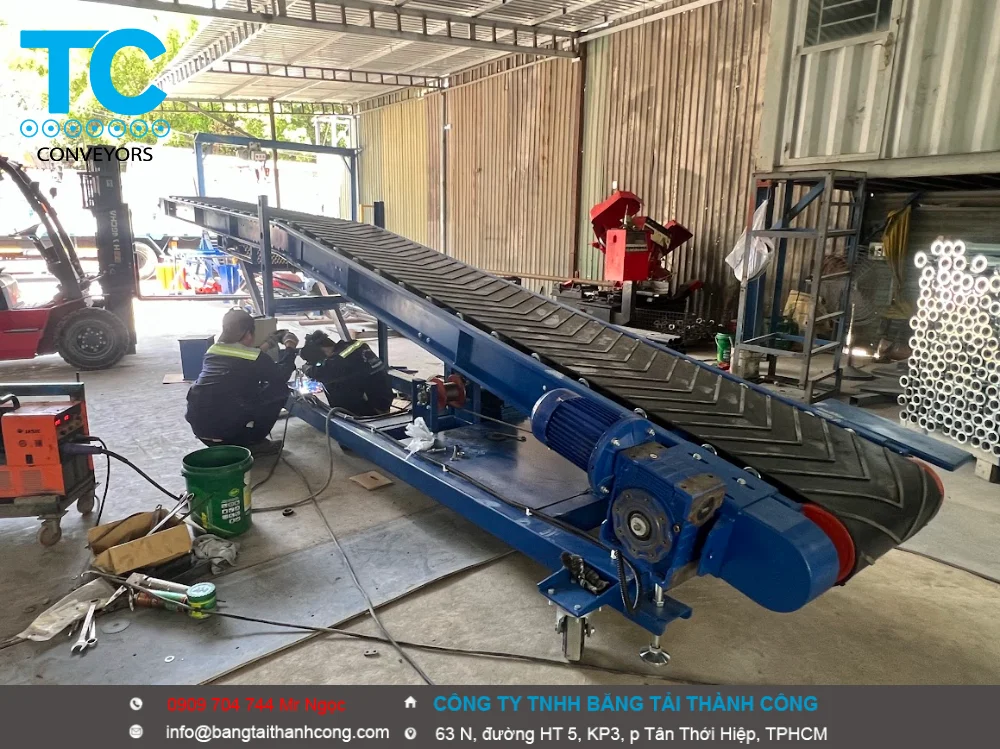

• Dây băng tải: Sử dụng dây băng tải PVC hoặc PU độ dày 3mm – 5mm. Bề mặt dây chọn loại nhám gai (Rough top) hoặc gờ cao su nhỏ để tăng ma sát, chống trượt đổ hàng hóa khi băng tải hoạt động ở độ dốc lớn (lên tới 25 độ).
• Hệ thống điều khiển điện tử an toàn:
  • Tích hợp biến tần (Inverter) để điều chỉnh tốc độ bốc dỡ hàng linh hoạt theo nhịp độ của công nhân (từ 10 – 30 mét/phút).
  • Trang bị nút dừng khẩn cấp (Emergency Stop) và đèn LED chiếu sáng tại cả 2 đầu băng để công nhân làm việc dễ dàng trong lòng xe container tối.
  • Đầu vươn của băng tải bọc thanh cảm biến va chạm (Safety bumper), tự động dừng băng tải nếu vô tình húc vào vách thùng xe hoặc hàng hóa.

1. SO SÁNH NHANH CÁC GIẢI PHÁP

Để có phương án thiết kế bản vẽ và báo giá tối ưu nhất cho nhà kho của bạn, xin vui lòng cho biết thêm:

• Hàng hóa của bạn chủ yếu là thùng carton (tải trọng bao nhiêu kg/thùng) hay bao tải, hàng rời?
• Kiến trúc kho của bạn có cầu cảng nâng hạ (Dock Leveler) cao bằng thùng xe không, hay xe container đỗ ngang mặt đất?
• Bạn cần công suất dỡ hàng dự kiến khoảng bao nhiêu thùng/giờ?

• Việc ứng dụng băng tải xếp hàng lên container (hoặc rút hàng từ container) mang lại những lợi ích mang tính chiến lược cho khâu vận hành logistics và quản lý kho bãi của doanh nghiệp:
  1. Tối ưu hóa chi phí và nguồn nhân lực
  • • Cắt giảm nhân công: Thay vì cần một đội bốc xếp từ 6 – 8 người chuyền tay nhau bốc dỡ dọc theo chiều dài container, hệ thống băng tải chỉ cần 2 – 3 người (1 người đặt hàng ở đầu kho, 1 – 2 người đón hàng xếp gọn ở cuối lòng xe).
    • Giảm chi phí quản lý: Tiết kiệm đáng kể chi phí thuê nhân công ngoài, chi phí tăng ca, đặc biệt là trong các đợt cao điểm xuất nhập hàng.
  2. Tăng tốc độ giải phóng xe và nâng cao năng suất
  • • Rút ngắn 50% – 60% thời gian: Một xe container 40 feet nếu bốc xếp thủ công có thể mất từ 3 – 5 tiếng, nhưng khi dùng băng tải co rút (telescopic) hoặc băng tải con lăn xếp, thời gian giảm xuống chỉ còn 1.5 – 2 tiếng.
    • Tránh phạt lưu bãi: Tốc độ đóng rút hàng nhanh giúp quay vòng xe tải, xe container liên tục, giảm thiểu tình trạng ùn ứ tại cửa kho và tránh các chi phí phạt do neo xe quá giờ.
  3. Đảm bảo an toàn lao động và giảm thiểu rủi ro hàng hóa
  • • Bảo vệ sức khỏe công nhân: Giảm thiểu tối đa việc công nhân phải bê vác hàng nặng đi bộ đoạn đường dài trong thùng xe chật hẹp, nóng bức. Từ đó ngăn ngừa các tai nạn lao động liên quan đến cột sống và cơ xương.
    • Hạn chế hư hỏng hàng hóa: Hàng hóa được di chuyển mượt mà trên hệ thống con lăn hoặc dây đai cao su nhám, loại bỏ hoàn toàn việc quăng quật, rơi rớt thủ công, giúp giảm tỷ lệ móp méo thùng, rách bao bì xuống mức thấp nhất.
  4. Khả năng vận hành linh hoạt và hai chiều
  • • Đảo chiều linh hoạt: Hệ thống tủ điện điều khiển cho phép băng tải chạy đảo chiều dễ dàng (vừa dùng để xếp hàng lên xe, vừa dùng để rút hàng từ xe vào kho bãi).
    • Thích ứng mọi loại xe: Nhờ hệ thống kích nâng hạ thủy lực hoặc vít me, băng tải có thể nâng cao từ 2m – 4.5m để khớp chính xác với sàn của mọi loại xe từ xe tải nhỏ, xe tải chân cho đến các loại container 20ft, 40ft.
  Để giúp bạn lựa chọn đúng dòng băng tải tối ưu nhất cho bài toán kinh tế của doanh nghiệp, hãy chia sẻ thêm:

  • Loại băng tải bạn đang quan tâm thuộc phân khúc giá rẻ (con lăn xếp, nâng hạ di động) hay cao cấp tự động (ống lồng co rút)?
  • Tần suất đóng hàng của kho bãi bên bạn hiện tại là bao nhiêu container một ngày?

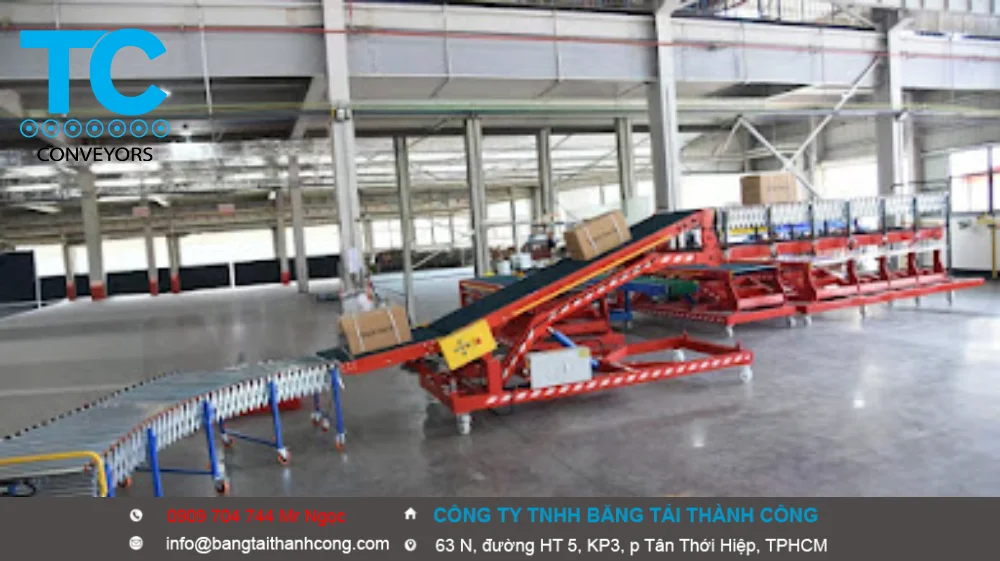

• Hệ thống xếp dỡ container dạng ống lồng của chúng tôi sử dụng giải pháp hai giai đoạn tích hợp, kết hợp giữa bộ tải băng tải nghiêng chạy bằng điện và bộ mở rộng con lăn linh hoạt chạy bằng điện. Băng tải phía trước có thể điều chỉnh độ cao giúp nâng hàng hóa từ mặt đất lên xe tải một cách hiệu quả và chuyển chúng liền mạch đến các con lăn dạng ống lồng phía sau, kéo dài sâu vào bên trong container. Bằng cách tự động hóa hoàn toàn việc xử lý vật liệu, quy trình này loại bỏ lao động thủ công, giảm đáng kể chi phí nhân công và thời gian hoàn thành. Do đó, hệ thống băng tải dạng ống lồng này là lựa chọn tiết kiệm chi phí và hiệu quả hoạt động nhất để tối ưu hóa quy trình làm việc hậu cần kho bãi hiện đại.

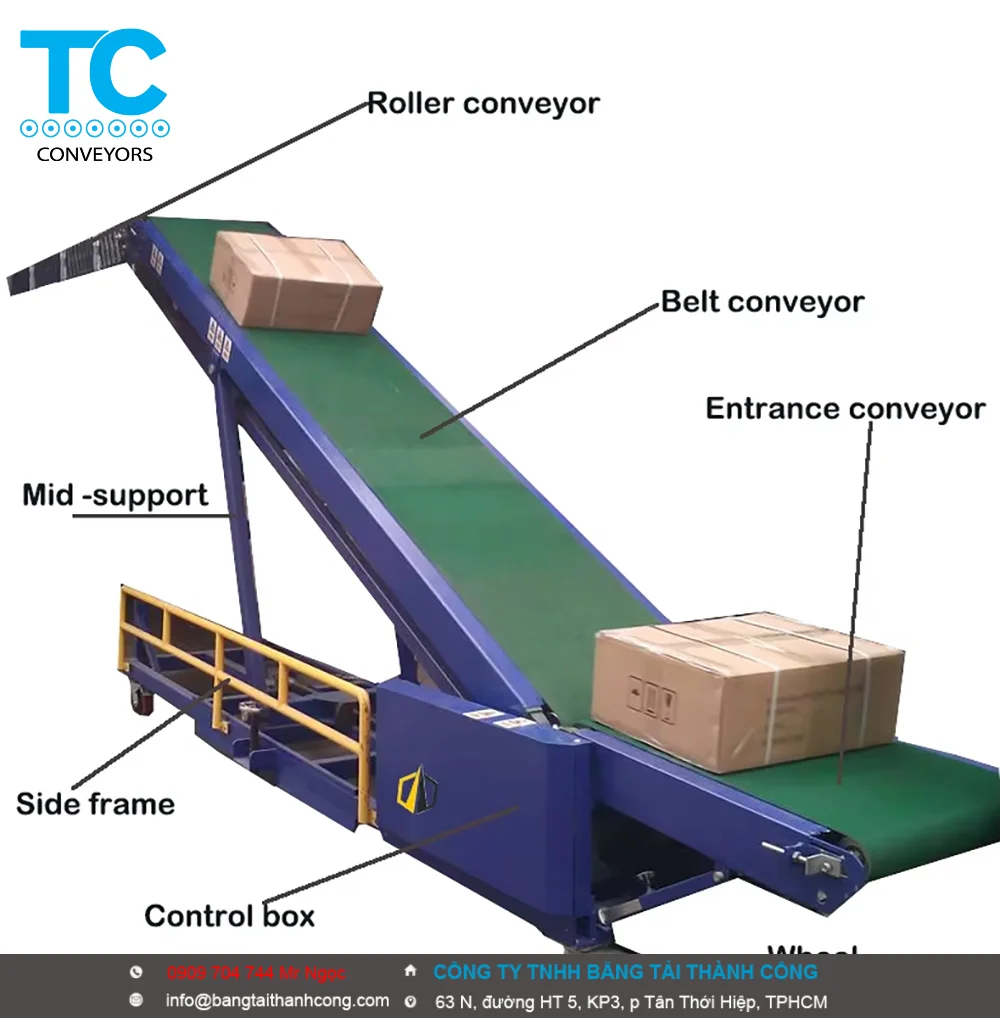

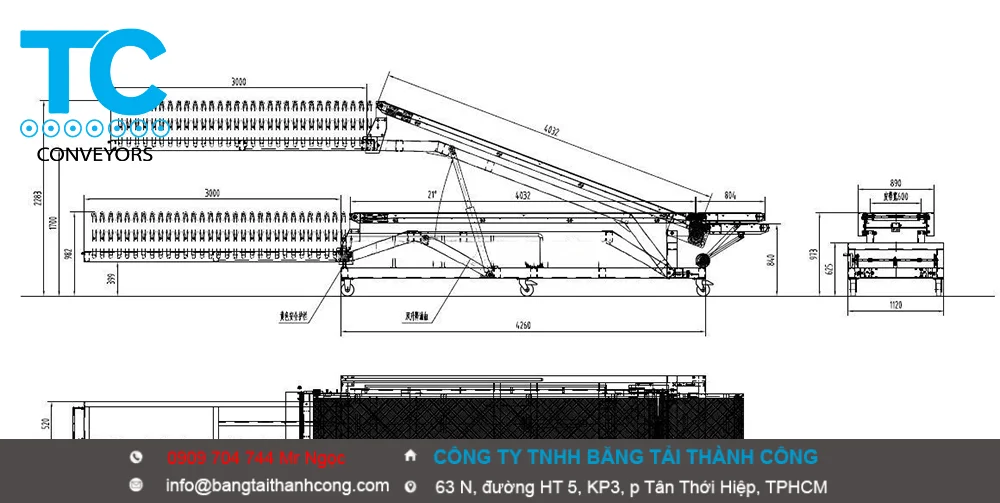

• Tổng quan về cấu trúc băng tải xếp dỡ hàng container

  Hệ thống băng tải xếp dỡ dạng ống lồng này có thiết kế băng tải kép và tích hợp:

  • Mô-đun phía trước:  Băng tải nghiêng điện, điều chỉnh độ cao bằng thủy lực (góc 0-30°)
  • Mô-đun phía sau:  Băng tải con lăn linh hoạt dạng ống lồng, chiều dài có thể mở rộng (3-12 mét).
  • Nguyên lý hoạt động:  Sản phẩm được nâng lên bằng băng tải nghiêng và tự động vận chuyển đến băng tải con lăn, kéo dài sâu vào thùng xe tải để đặt hàng. Hệ thống vận chuyển liên tục này loại bỏ nhu cầu xử lý thủ công, giảm thời gian xếp dỡ lên đến 70% so với phương pháp thủ công.

• Tính năng và Lợi ích băng tải xếp dỡ hàng container  Cải thiện điều kiện làm việc tiện nghi * Hệ thống xếp dỡ tự động cho bao, hộp, thùng carton và thùng vận chuyển. Tiết kiệm thời gian, công sức và tiền bạc. Hệ thống hiệu quả và năng suất cao
• Hệ thống băng tải xếp dỡ hàng container di động tiến và lùi, cam kết giao hàng nhanh chóng. Tăng hiệu quả công việc và giảm cường độ lao động * Giảm chi phí lao động và tăng lợi nhuận. * Dễ dàng vận chuyển vật liệu có hình dạng, trọng lượng và kích thước khác nhau, rút ​​ngắn thời gian xếp dỡ xe tải. * Ngăn ngừa thương tích cá nhân và hư hỏng sản phẩm trong quá trình vận chuyển. Ứng dụng và Nghiên cứu trường hợp  Lý tưởng cho việc xếp dỡ xe/container, trung tâm phân loại bưu kiện, liên kết máy móc và tất cả các ứng dụng chuyển tải chéo. Việc xếp dỡ xe tải dễ dàng cho phép các hoạt động xếp dỡ nhanh hơn, an toàn hơn và thuận tiện hơn.

• Bảng so sánh các giải pháp kỹ thuật băng tải xếp hàng lên container

  Tiêu chí	Băng tải co rút ống lồng	Hệ thống kết hợp (Nâng hạ + Con lăn xếp)	Băng tải nâng hạ di động
  Cơ chế hoạt động	Tự động vươn dài/thu ngắn bằng động cơ điện vào lòng container.	Băng tải nâng đưa hàng lên, con lăn bọc sâu vào lòng xe bằng tay.	Đặt cố định ở đuôi xe, chuyển hàng lên cao theo góc nghiêng cố định.
  Loại hàng phù hợp	Thùng carton, bưu kiện, hộp phẳng, bưu phẩm thương mại điện tử.	Thùng carton bọc nilon, thùng hàng có đáy phẳng cứng.	Các loại bao tải (gạo, phân bón), thùng carton nặng, hàng rời.
  Khả năng nâng hạ	Tích hợp nâng hạ bằng điện / thủy lực ở chân đế.	Chân kích nâng hạ thủ công hoặc bằng điện độc lập.	Sử dụng hệ thống kích thủy lực, motor hoặc tời quay tay.
  Chiều dài đáp ứng	Vươn xa đạt từ 12m – 15m.	Kéo giãn linh hoạt từ 3m – 12m.	Chiều dài khung cố định từ 5m – 20m.
  Chi phí đầu tư	Cao (Phù hợp kho thông minh, tần suất lớn).	Trung bình (Dễ tiếp cận, tính đa dụng cao).	Thấp nhất (Phù hợp hộ kinh doanh, xưởng nông sản).

• Tối ưu thời gian đóng hàng: Giúp rút ngắn từ 40% – 60% thời gian bốc xếp so với phương pháp thủ công thông thường. Một container 40ft có thể được xử lý xong chỉ trong vòng 1 – 2 giờ.
• Tiết kiệm nhân công: Thay vì cần một đội ngũ 6 – 8 người chuyền tay nhau, hệ thống chỉ cần 2 người (1 người đặt hàng ở đầu kho và 1 người xếp hàng gọn vào container).
• An toàn lao động: Giảm thiểu chấn thương cột sống do mang vác nặng cho công nhân. Hạn chế tối đa móp méo, hư hỏng hàng hóa trong quá trình quăng quật bốc xếp.
