Cân kiểm soát đóng gói bột

• • Để chế tạo thành công một máy đóng gói bao bột tự động hoàn toàn (từ khâu cấp vỏ bao, mở miệng bao, điền liệu, cân định lượng, cho đến may/hàn miệng bao) ở quy mô công nghiệp, bạn sẽ phải đối mặt với những bài toán cơ khí và điều khiển phức tạp hơn rất nhiều so với máy đóng gói dạng hạt.
  • Dưới đây là các khó khăn cốt lõi và giải pháp kỹ thuật tương ứng để xử lý triệt để khi chế tạo dòng máy này:
  •
  1. Khó khăn về Bụi mịn và Kín khí (Khó khăn lớn nhất)
  • Thách thức: Bột mịn khi xả tốc độ cao sẽ tạo ra áp suất khí, thổi tung bụi ra môi trường. Bụi này bám vào các cơ cấu trượt cơ khí (thanh ray, xích) gây kẹt máy, bám vào Loadcell gây sai số cân, và bám vào miệng bao làm mối hàn nhiệt hoặc đường may bị hở.
  • Giải pháp:
    • Cơ cấu kẹp bao bóp kín (Dust-tight Bag Clamp): Sử dụng cơ cấu kẹp miệng bao bằng má cao su mềm hoạt động bằng khí nén, bóp kín hoàn toàn cổ bao vào phễu xả trước khi trút bột.
    • Thiết kế phễu xả hai lớp (Concentric Funnel): Lớp trong xả bột, lớp ngoài kết nối với một hệ thống hút chân không thu hồi bụi áp suất âm thấp. Khí đẩy ra từ bao sẽ được hút ngược lên bộ lọc bụi mà không thoát ra ngoài.
    • Bọc bảo vệ cơ khí: Toàn bộ xi-lanh, ray trượt, Loadcell phải có vỏ bọc silicone hoặc inox chống bụi (đạt chuẩn tối thiểu IP65/IP67).
  2. Khó khăn khi Tự động cấp và Mở miệng bao bột
  • Thách thức: Khác với bao đóng hạt (thường là bao cứng), bao dùng đóng bột (như bao giấy nhiều lớp, bao PP dệt có lót nilon bên trong) rất dễ bị dính chặt hai mép vào nhau do tĩnh điện hoặc do độ ẩm. Đầu hút chân không của máy rất khó tách và mở miệng bao ra một cách ổn định.
  • Giải pháp:
    • Cơ cấu mở bao kết hợp (Vacuum + Mechanical Gripper): Dùng các giác hút chân không (Suction cups) để kéo hai mặt bao ra hai hướng, ngay lập tức kết hợp với các lưỡi gạt cơ khí hoặc vòi phun khí áp suất cao thổi vào trong bao để ép miệng bao mở bung ra trước khi cụm tay kẹp cơ khí lao vào giữ bao.
    • Bộ tách bao bằng gờ ma sát: Tại khay cấp vỏ bao tự động, thiết kế các con lăn cao su mài nhám hoặc gờ thép để gạt từng vỏ bao, đảm bảo không bị dính hai bao cùng lúc khi robot hút bao lên.
  3. Khó khăn về Sự lưu chuyển và Nén chặt bột (Compaction)
  • Thách thức: Bột có tỷ trọng xốp, chứa nhiều không khí bên trong. Khi xả vào bao, bột sẽ chiếm thể tích rất lớn (đầy phồng lên miệng bao) nhưng thực tế chưa đủ trọng lượng. Nếu may/hàn miệng bao ngay, bao sẽ bị phồng, dễ vỡ khi xếp chồng lên ballet.
  • Giải pháp:
    • Bàn rung nâng đáy bao (Bottom-up Bag Vibrator): Trong quá trình trục vít đang xả bột, phần đáy bao phải được đặt trên một bàn rung tần số thấp. Bàn rung này vừa đỡ trọng lượng bao để giảm tải cho Loadcell, vừa rung liên tục để bột định hình, nén chặt và giải thoát không khí ra ngoài, giúp thể tích bột thu gọn lại nhanh chóng.
    • Trục vít nạp liệu sâu (Bottom-up Filling): Với các loại bột siêu mịn (như bột bộ phận, hóa chất nguy hiểm), ống vít xả phải được thiết kế để lao sâu xuống tận đáy bao, sau đó vừa xả bột vừa từ từ rút ngược lên trên theo tốc độ điền đầy để tránh bột bị rơi tự do sinh ra bụi và bọt khí.
  4. Khó khăn trong việc Chuyển dịch bao từ Cân sang khâu May/Hàn miệng bao
  • Thách thức: Bao bột sau khi xả xong rất mềm và dễ đổ ngã. Nếu chuyển giao từ cụm kẹp phễu xả xuống băng tải dẫn động sang máy may không chuẩn, miệng bao sẽ bị lệch, nhăn, dẫn đến đường may bị lỗi hoặc đổ bột ra ngoài.
  • Giải pháp:
    • Cơ cấu tay chuyển bao đồng bộ (Bag Top Guide/Carrier): Sau khi buông phễu xả, miệng bao không được thả tự do. Một hệ thống tay kẹp cơ khí phụ (Carrier) sẽ ngay lập tức chộp lấy hai mép đỉnh bao, giữ chặt biên bao ở trạng thái căng phẳng và dẫn hướng di chuyển đồng tốc với băng tải bên dưới đưa thẳng vào máy may hoặc máy hàn nhiệt.
  5. Khó khăn về Kiểm soát Dung sai (Sai số) khi Đóng gói Tốc độ cao
  • Thách thức: Bột có độ ẩm thay đổi sẽ làm thay đổi khối lượng riêng, dẫn đến việc cấp liệu theo thời gian hoặc số vòng quay trục vít không còn chính xác sau vài tiếng vận hành.
  • Giải pháp:
    • Thuật toán Tự động hiệu chỉnh thông minh (Self-Tuning / Feedback Control): Hệ thống PLC phải kết nối với một cân kiểm tra (Checkweigher) ở cuối dây chuyền. Nếu cân kiểm tra phát hiện liên tục 3-5 bao bị thừa hoặc thiếu gram (do tính chất bột thay đổi), nó sẽ gửi tín hiệu phản hồi (Feedback) về PLC tổng để tự động tăng/giảm số vòng quay tinh của trục vít nạp liệu ở mẻ tiếp theo.

  💡 Lời khuyên khi bắt tay vào chế tạo:

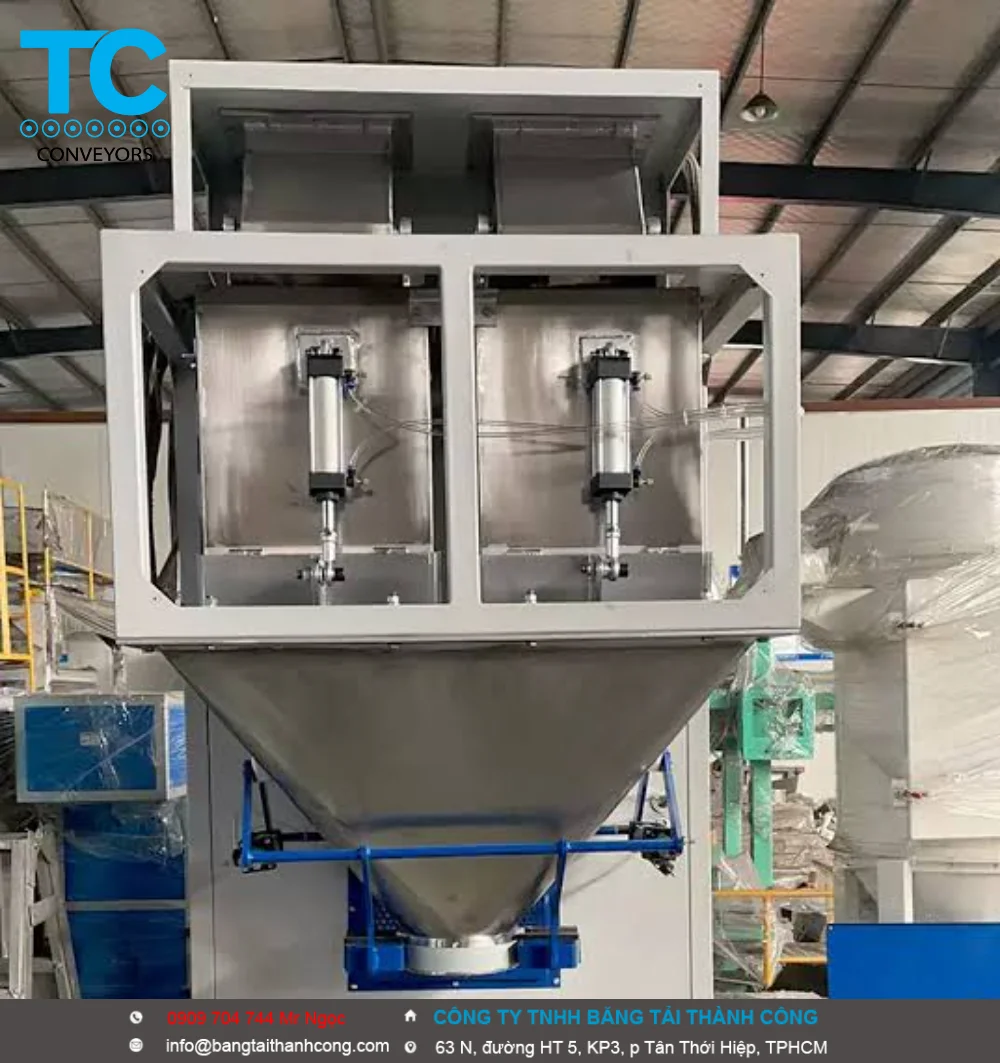

  • Nếu bạn đang lên phương án thiết kế, hãy ưu tiên chọn phương pháp Cân gián tiếp (Net Weighing): Cân bột chính xác trong một thùng cân kín nằm phía trên trước, trong lúc đó hệ thống robot cấp vỏ bao và mở miệng bao bên dưới hoạt động song song. Khi bao đã kẹp chắc chắn, cửa xả đáy thùng cân mở trút một phát duy nhất xuống bao. Cách này giúp tăng năng suất máy lên gấp 5 – 2 lần so với việc treo bao vào Loadcell rồi mới bắt đầu ngoáy trục vít để cân (Gross Weighing).

  Để có thể tư vấn sâu hơn về sơ đồ nguyên lý cơ khí hoặc lựa chọn thiết bị điện – khí nén phù hợp, bạn có thể cho tôi biết thêm:

  • Loại bột cụ thể của bạn là gì và trọng lượng bao dự kiến (bao 10kg, 25kg hay 50kg)?
  • Bạn hướng tới năng suất bao nhiêu bao/phút cho dây chuyền này?
  • Bạn tự chế tạo phần phần mềm điều khiển (PLC) hay sử dụng các đầu cân định lượng tích hợp sẵn ngoài thị trường?

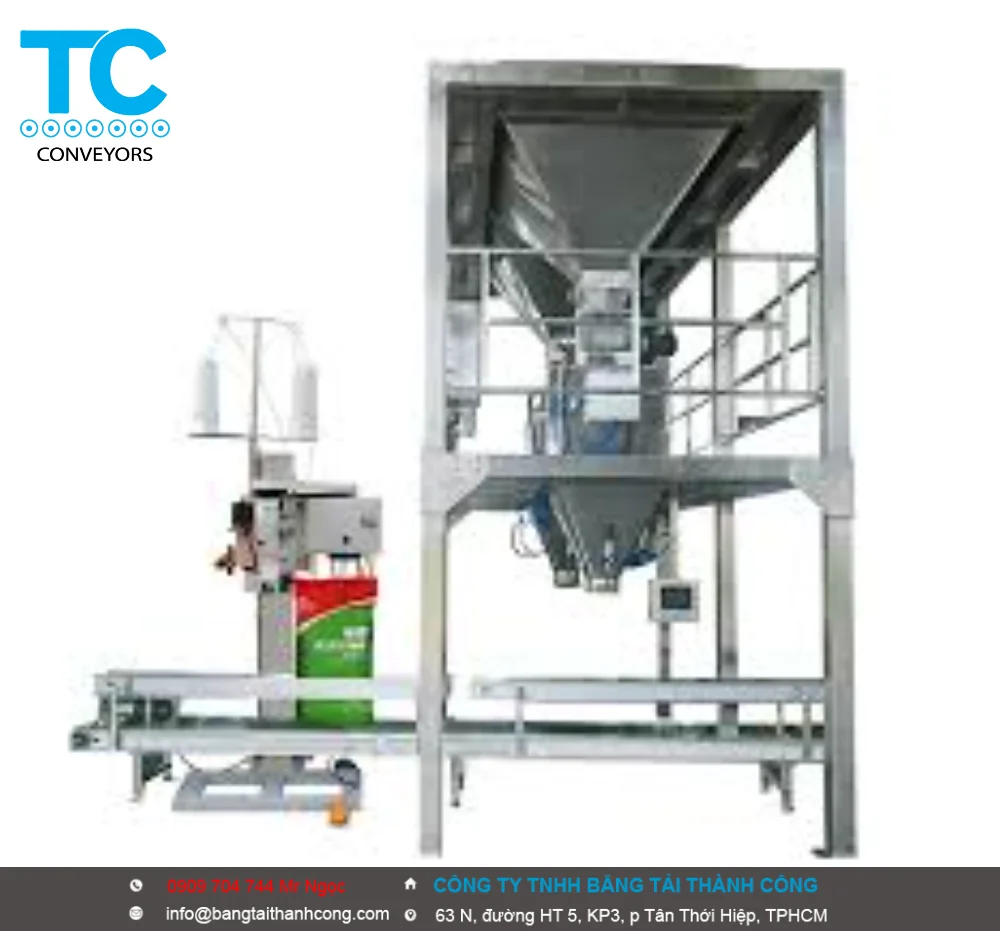

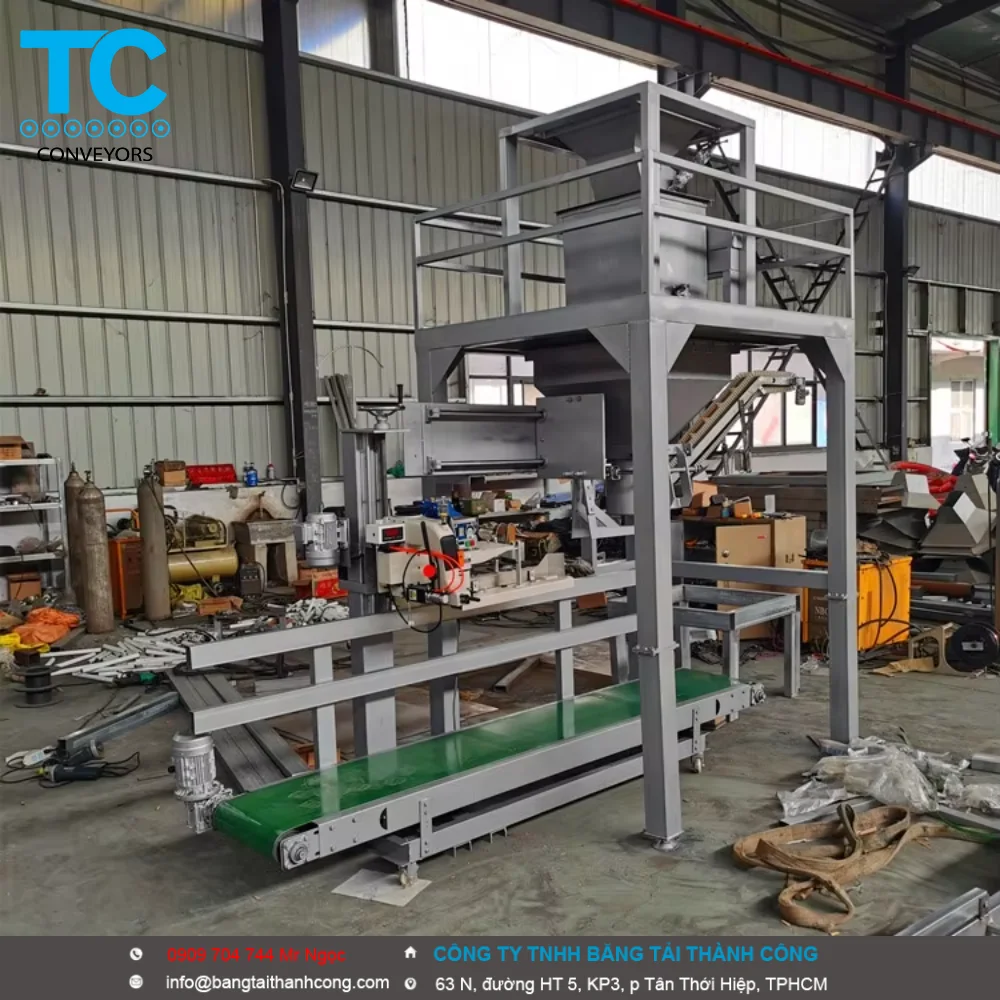

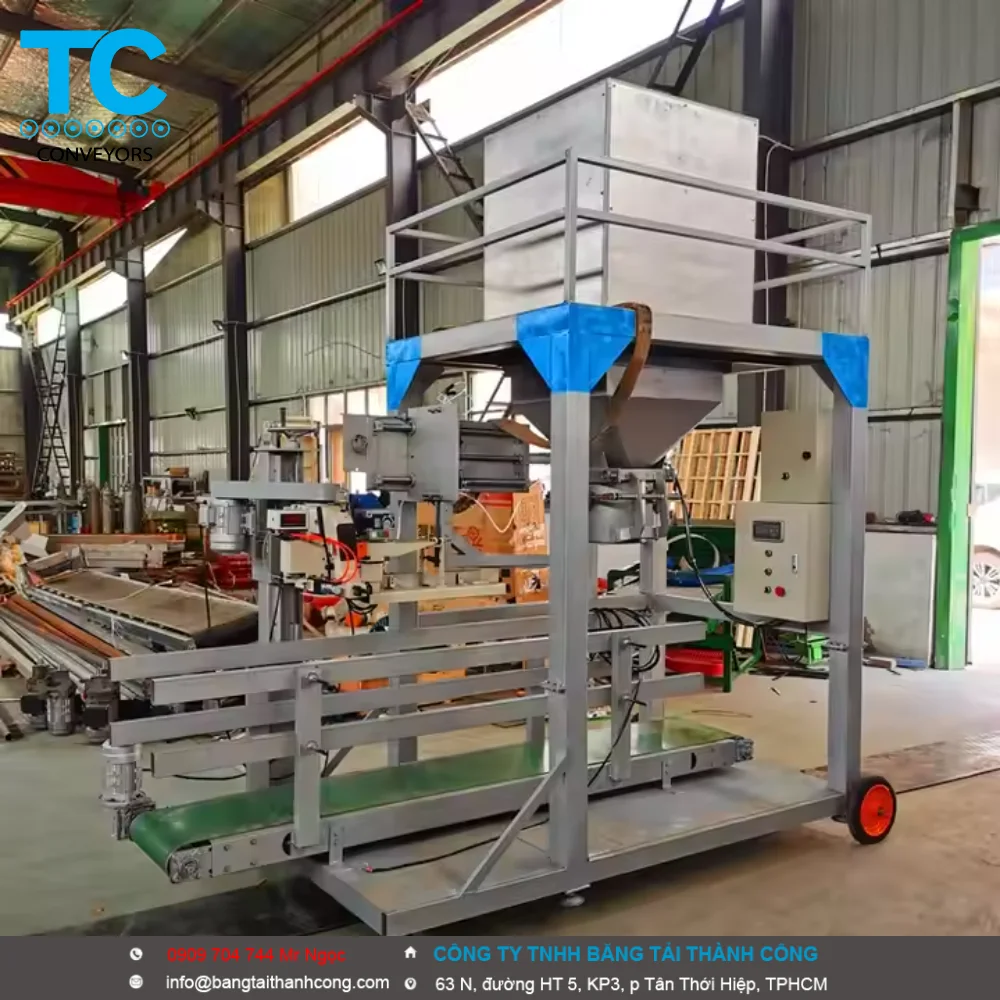

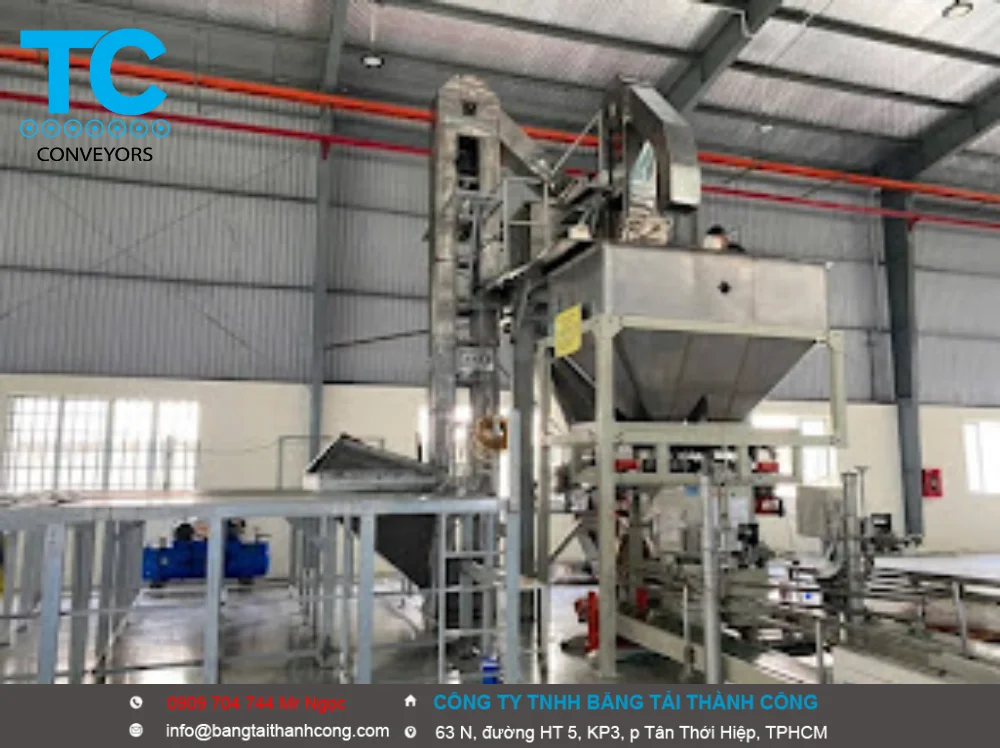

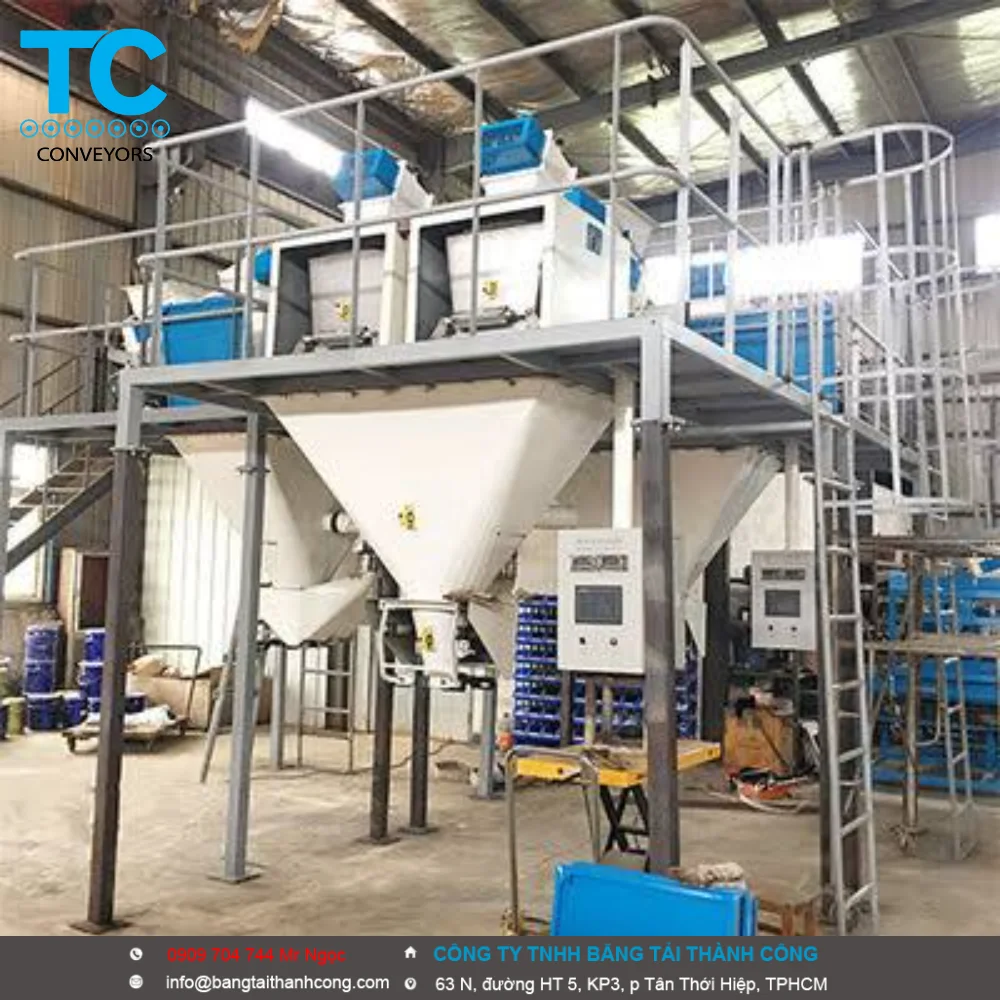

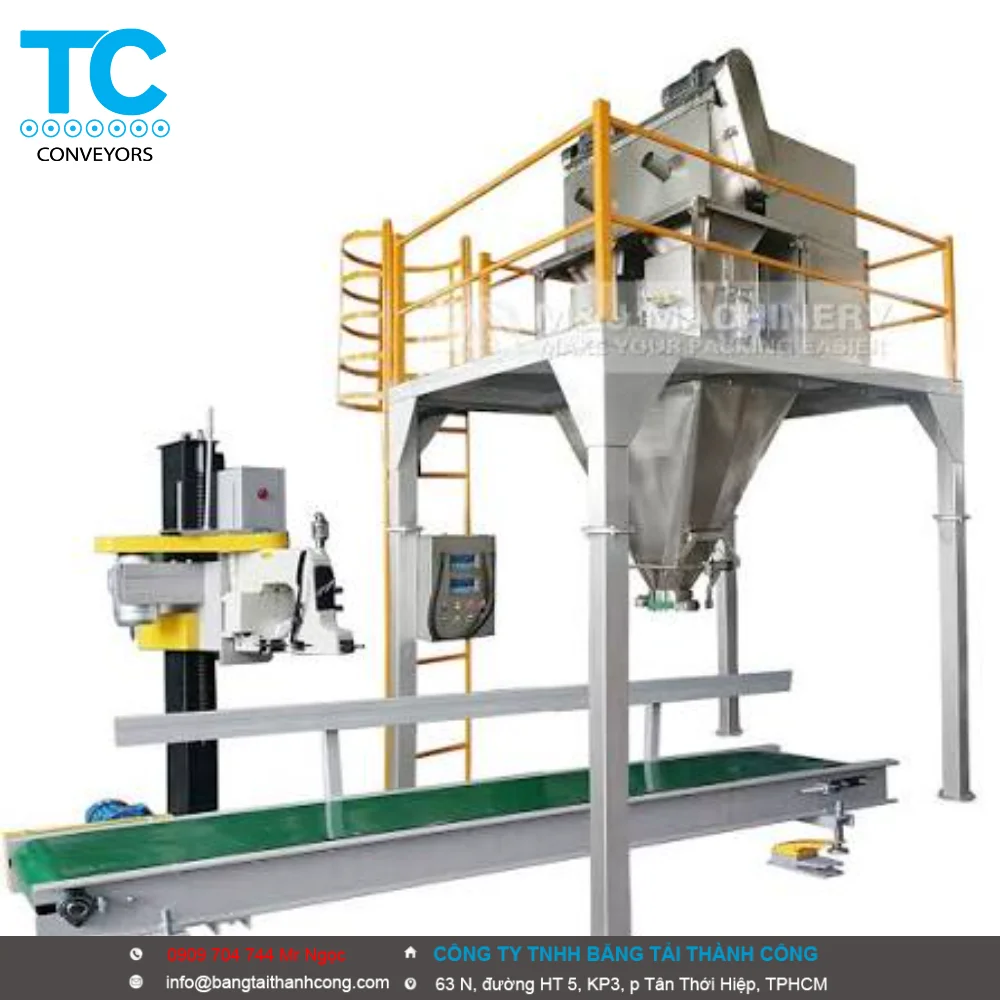

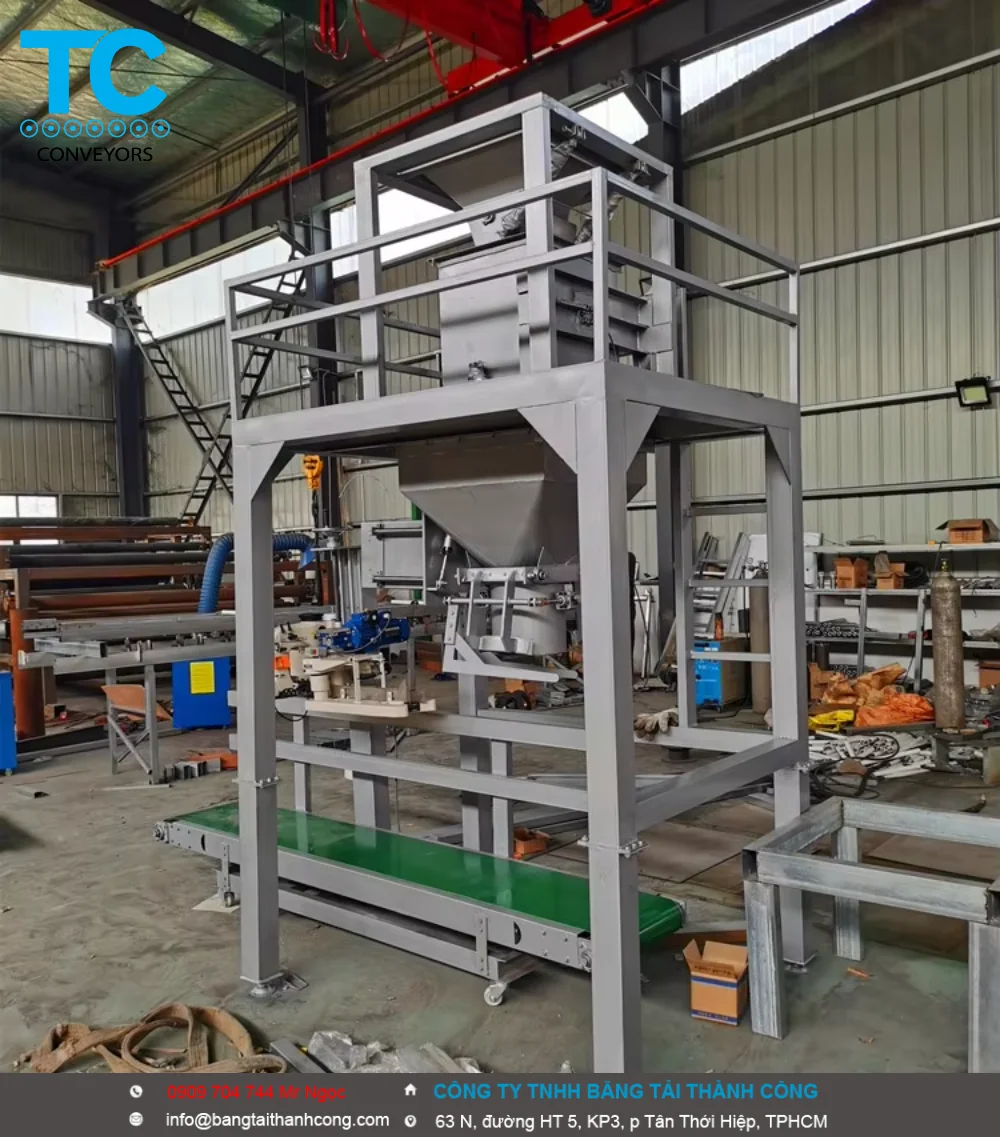

• Cân kiểm soát đóng gói bột sử dụng bộ biến tần kỹ thuật số để kiểm soát kích thước của đường xoắn kép nhằm đạt được tốc độ phân phối bột nhanh, trung bình và mịn. cân đóng gói còn sử dụng các cảm biến có độ chính xác cao để thu thập trọng lượng chính xác theo thời gian thực, với độ chính xác điều khiển cao và tốc độ đóng gói nhanh. Thích hợp cho việc đóng gói định lượng các vật liệu dạng bột. Cân đóng gói bột là loại cân phụ trợ thủ công có thể tự động hoàn thành các nhiệm vụ như cân, chiết rót, kẹp, niêm phong và vận chuyển.

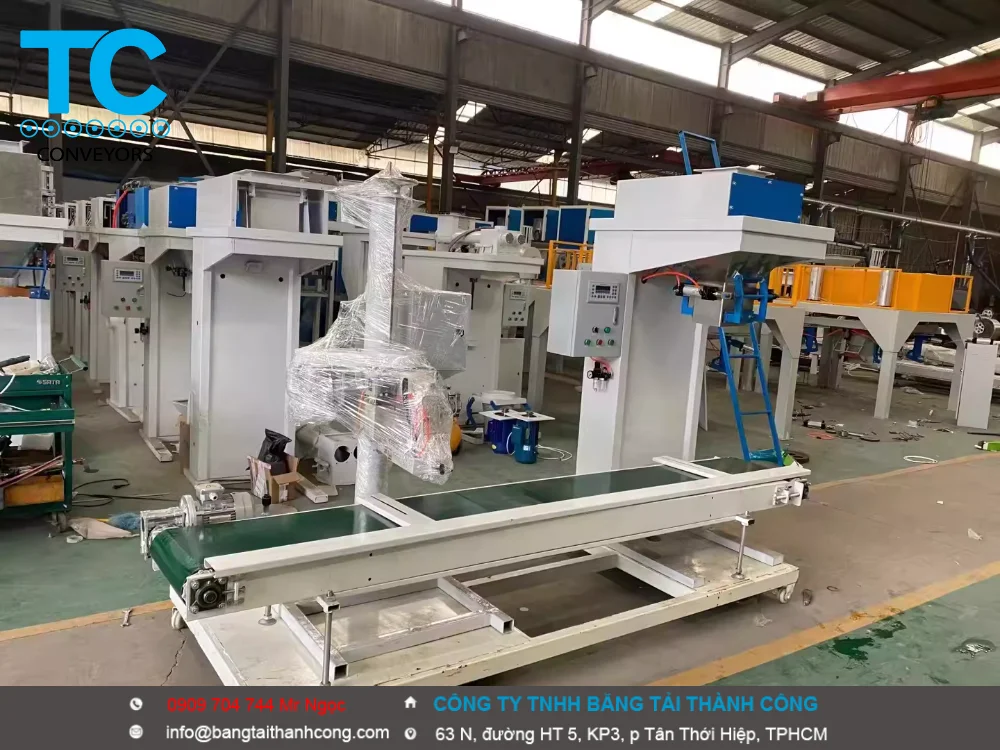

• Dựa trên tính không chảy và tính ăn mòn của vật liệu, người ta thiết kế thang đo kiểm soát đóng gói bột. Bộ phận tiếp xúc vật liệu dạng xoắn ốc, được làm bằng thép không gỉ 304, giúp cải thiện tốc độ cấp liệu và khả năng chống ăn mòn. Hệ thống điện của cân đóng gói bột tự động được trang bị các thiết bị điện tiên tiến của các thương hiệu trong và ngoài nước để đảm bảo độ tin cậy của các thiết bị điện khi máy hoạt động trong thời gian dài. Đóng bao thủ công, định lượng tự động, thiết bị băng tải tại khâu xuất nhập khẩu. Các thông số kỹ thuật đóng gói có thể được điều chỉnh liên tục.

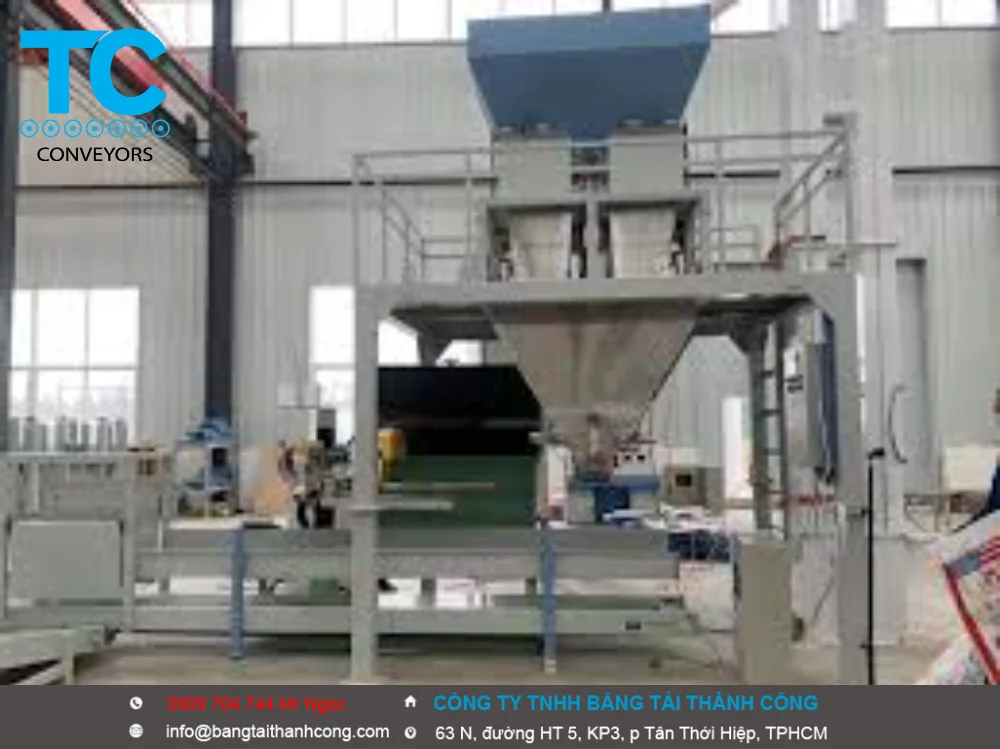

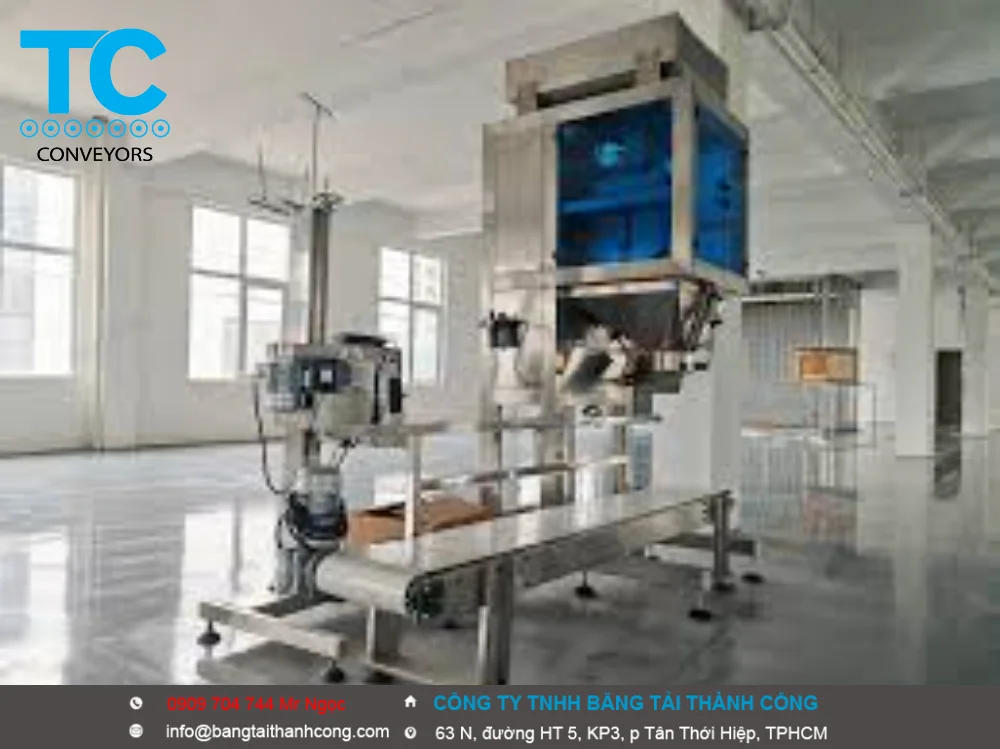

•  Cân kiểm soát đóng gói bột sử dụng bộ biến tần kỹ thuật số để kiểm soát kích thước của đường xoắn kép, đạt được tốc độ nạp chính xác ở ba tốc độ: nhanh, trung bình và chậm. Đồng thời, sử dụng các cảm biến có độ chính xác cao để thu thập trọng lượng chính xác theo thời gian thực, với độ chính xác điều khiển cao và tốc độ đóng gói nhanh. Thích hợp cho việc đóng gói định lượng các vật liệu dạng bột. Cân đóng gói bột là loại cân phụ trợ thủ công có thể tự động hoàn thành các nhiệm vụ như cân, chiết rót, kẹp, niêm phong và vận chuyển.

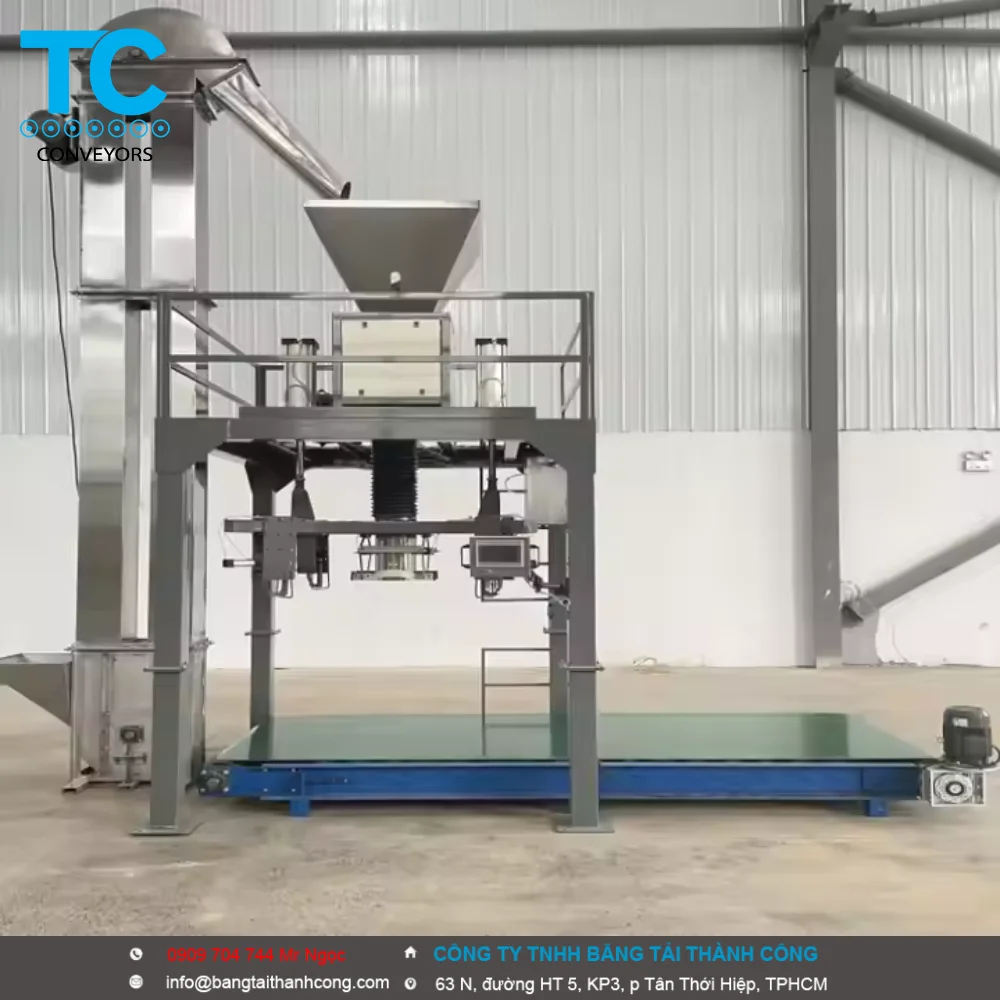

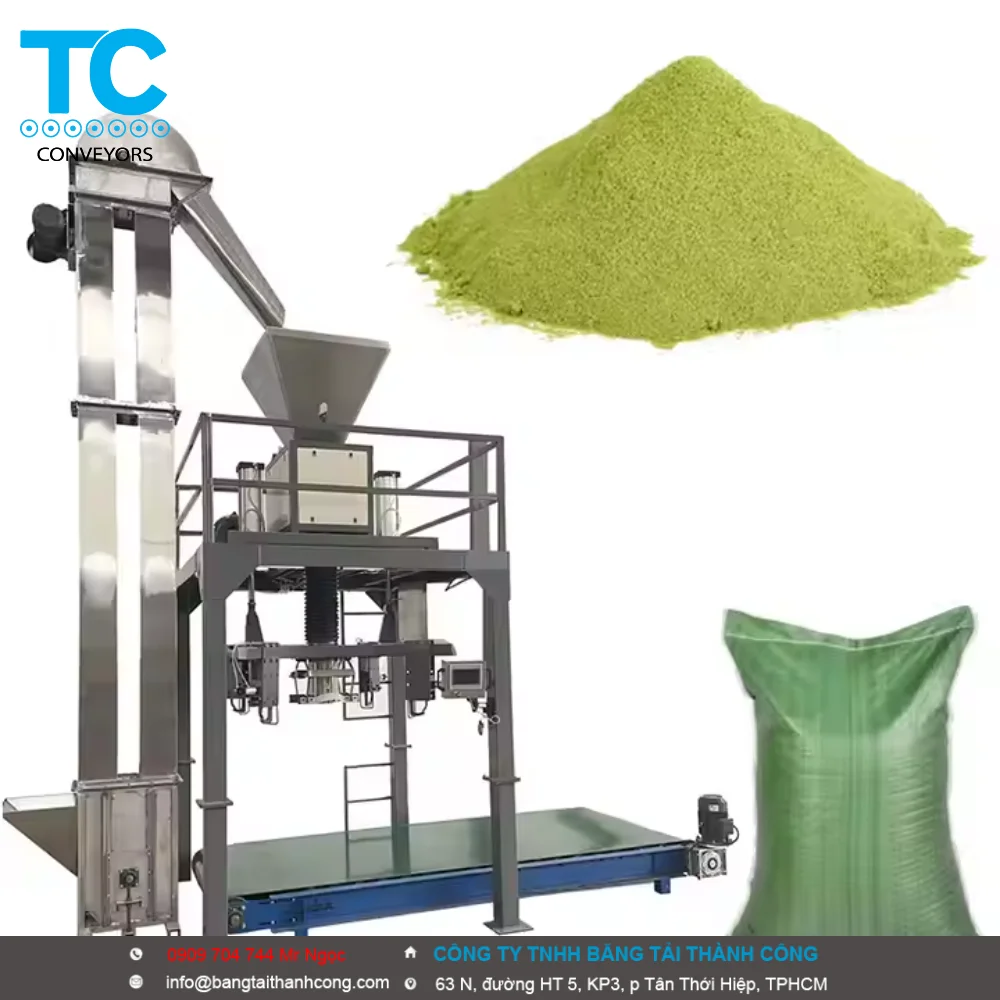

• Hệ thống vận chuyển và định lượng bột phép đo có thể là tĩnh hoặc động. Đo lường tĩnh bao gồm cân bàn điện tử, cân sàn và máy cân trong siêu thị; đo lường động chủ yếu được sử dụng trong các ứng dụng công nghiệp, chẳng hạn như nhà máy xi măng, nhà máy thực phẩm, nhà máy điện, nhà máy thép, nhà máy hóa chất, v.v., để cung cấp luồng vật liệu liên tục và ổn định cho việc định lượng hoặc cấp liệu chính xác. Nói một cách đơn giản, không cần phải dừng máy và có thể cung cấp ổn định hàng tấn vật liệu mỗi giờ cho quy trình tiếp theo.Tải trọng cân kiểm soát: 15 – 50 kg

1. Thực hiện đo lường tự động, phân lô tự động, vận chuyển tự động và đóng gói tự động, tiết kiệm rất nhiều nhân lực cho doanh nghiệp.

2. Đường ống không chiếm diện tích mặt bằng, tiết kiệm được rất nhiều không gian hiệu quả cho doanh nghiệp.

3. Thực hiện vận chuyển nguyên liệu thô theo đường ống khép kín, tránh ô nhiễm tiếng ồn, bụi và nhiệt độ cho xưởng. Đây là hệ thống tốt để tối đa hóa chất lượng sản phẩm.

4. Việc bố trí và định tuyến đường ống đẹp có thể cải thiện hiệu quả môi trường của xưởng sản xuất.

5. Chi phí tương đối thấp, có thể giúp doanh nghiệp tiết kiệm rất nhiều tiền về lâu dài.

Khi bước vào giai đoạn thiết kế chi tiết cho máy đóng gói bao bột, việc chuyển hóa các giải pháp lý thuyết thành thông số kỹ thuật (Specification) cụ thể cho vật tư, thiết bị là khâu dễ sai sót nhất. Nếu chọn thông số sai (như chọn sai bước vít, thiếu lực xi-lanh, hoặc chọn sai tần số bộ lọc), máy sẽ bị giảm năng suất hoặc sai số lớn.

Dưới đây là các khó khăn khi tính toán thông số kỹ thuật và giải pháp xác định cấu hình chính xác cho một máy đóng gói bao bột tiêu chuẩn (áp dụng cho bao 10kg – 50kg):

1. Thông số Trục vít (Auger): Khó khăn về Năng suất vs Độ chính xác

• Thách thức: Nếu đường kính trục vít quá lớn hoặc bước vít quá dài, bột sẽ xả rất nhanh nhưng xung động rơi lớn gây sai số nặng. Ngược lại, vít nhỏ thì cân chính xác nhưng không đạt năng suất (ví dụ: không đạt 4–6 bao/phút).
• Giải pháp thông số kỹ thuật:
  • Cấu hình trục vít đôi (Dual Screw): Sử dụng 1 vít lớn để cấp liệu thô (đường kính ∅ 100mm – 150mm, bước vít lớn) chạy ở tốc độ 900 – 1200 RPM. Đi kèm 1 vít nhỏ để cấp liệu tinh (đường kính ∅ 40mm – 50mm, bước vít ngắn) chạy ở tốc độ thấp 100 – 200 RPM điều khiển qua biến tần.
  • Độ hở thành ống (Clearance): Khoảng cách giữa cánh vít và ống bao quanh phải đạt ≤ 1.5mm – 2mm đối với bột siêu mịn để tránh hiện tượng bột tự chảy tràn qua khe hở khi trục vít đã dừng.

2. Thông số Loadcell và Bộ xử lý: Khó khăn về Tốc độ lấy mẫu

• Thách thức: Bột rơi xuống phễu tạo ra lực va đập động học. Nếu chọn Loadcell có tải trọng quá lớn, độ nhạy sẽ giảm; chọn bộ xử lý lấy mẫu chậm, PLC sẽ ngắt trục vít trễ gây thừa cân.
• Giải pháp thông số kỹ thuật:
  • Tải trọng định mức (Capacity): Áp dụng công thức: \(W_{Loadcell} = (W_{đóng gói} + W_{khung thùng cân}) \times 1.5\) (hệ số an toàn chống quá tải do búa gõ khí nén). Ví dụ: Bao 25kg + thùng cân 15kg = 40kg → Chọn cụm 3 Loadcell loại 20kg – 30kg/mỗi con (hoặc 1 Loadcell Single Point 100kg tùy kết cấu).
  • Độ phân giải & Tốc độ lấy mẫu: Chọn Loadcell đạt chuẩn OIML C3 hoặc C4 (3000 – 4000 phân đoạn). Bộ đầu cân (Indicator) hoặc Module PLC (như Siemens Siwarex WP231) phải có tốc độ lấy mẫu đạt tối thiểu 100Hz đến 400Hz (100 – 400 lần/giây) và bộ chuyển đổi ADC 24-bit.

3. Thông số Hệ thống Khí nén: Khó khăn về Lực kẹp bao và Khử bụi

• Thách thức: Lực kẹp bao không đủ lớn sẽ làm tuột bao khi bột trút xuống nặng. Nhưng nếu xi-lanh ép quá mạnh có thể gây rách bao hoặc gãy cơ cấu cơ khí. Khí nén xả không chuẩn cũng không làm tơi được bột.
• Giải pháp thông số kỹ thuật:
  • Xi-lanh kẹp bao: Sử dụng xi-lanh khí nén có đường kính pittông (Bore) tối thiểu ∅ 50mm – 63mm, áp suất khí điều khiển từ 4 – 6 bar để sinh ra lực bóp khoảng 80kg – 120kg, đảm bảo giữ chắc bao giấy/PP 25kg.
  • Bộ rung/Gõ khí nén (Pneumatic Vibrator): Chọn loại búa gõ pittông (ví dụ dòng Martin hoặc Findeva) có lực xung kích từ 100N – 300N, tần số gõ điều chỉnh được từ 20 – 50 Hz lắp trên thành phễu xả để phá vòm bột bám dính.

4. Thông số Hệ thống Hút bụi (Dust Collection)

• Thách thức: Thiết kế áp suất hút quá mạnh sẽ hút ngược cả sản phẩm (bột thành phẩm) vào túi lọc, gây hao hụt nguyên liệu. Hút quá yếu thì bụi bay ra ngoài.
• Giải pháp thông số kỹ thuật:
  • Áp suất âm tĩnh (Static Pressure): Duy trì ở mức 500 Pa – 1000 Pa tại miệng hút.
  • Vận tốc khí (Air Velocity): Vận tốc gió tại chụp hút cổ bao chỉ nên đạt từ 2.5 – 4 m/s (đủ để gom bụi lơ lửng, không đủ lực kéo hạt bột đang rơi).
  • Vật liệu màng lọc: Sử dụng túi lọc bụi bằng vải Polyester chống tĩnh điện (Anti-static) hoặc phủ màng PTFE để bột mịn không bám chết vào thớ vải gây nghẹt lọc.

🛠️ Bảng tổng hợp cấu hình thông số kỹ thuật cho Máy đóng gói bột 25kg (Tham khảo)

Để giúp bạn tính toán chính xác hơn hoặc bóc tách chi tiết vật tư, bạn có thể chia sẻ:

• Tỷ trọng xốp (Bulk Density) của loại bột bạn đang làm là bao nhiêu (ví dụ: 0.5 kg/lít hay 0.8 kg/lít)?
• Bạn định dùng động cơ Servo hay động cơ Không đồng bộ + Biến tần để kéo trục vít?
• Bạn có cần tôi hỗ trợ tính toán lực mô-men xoắn (Torque) cần thiết cho trục vít dựa trên loại bột của bạn không?
