Băng tải xích dạng ống tối ưu hóa vận chuyển

• Băng tải xích dạng ống hoạt động dựa trên nguyên lý hoàn toàn cơ học, sử dụng xích và lưỡi gạt tuần hoàn bên trong ống để vận chuyển vật liệu, do đó giảm thiểu ảnh hưởng của khả năng chảy của vật liệu. Về tính linh hoạt trong bố trí và khoảng cách vận chuyển, băng tải xích dạng ống có thể dễ dàng điều chỉnh góc, xử lý hiệu quả việc nâng hạ thẳng đứng, vận chuyển nằm ngang và các cấu hình vận chuyển phức tạp hình chữ Z, chữ S và hình tròn. Hơn nữa, việc sử dụng ổ trục ngoài giúp cách ly bộ phận truyền động khỏi vật liệu, và kết hợp với đường ống kín hoàn toàn, giúp giảm thiểu ô nhiễm bụi trong quá trình vận chuyển.

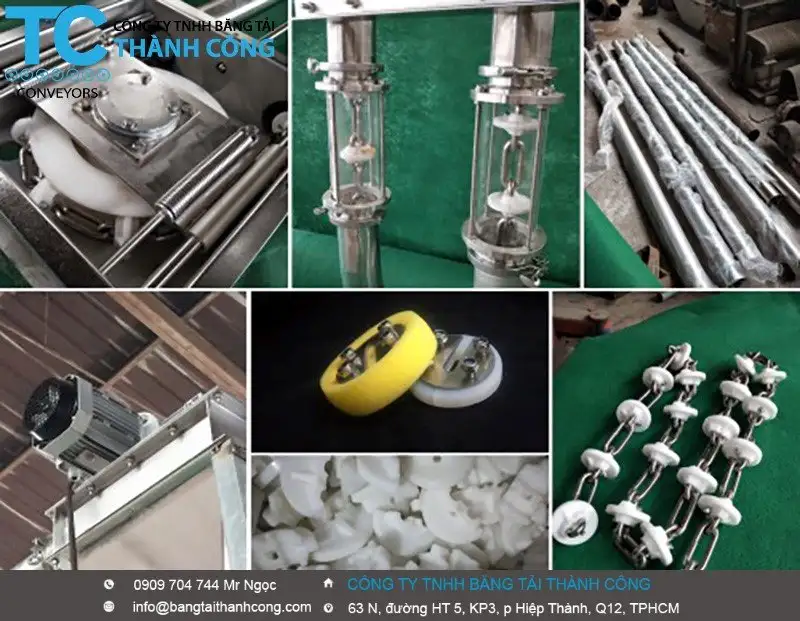

Các bộ phận của băng tải xích dạng ống:

• Hệ thống băng tải xích dạng ống thường bao gồm động cơ dẫn động, bộ căng xích, cơ cấu lái, ống dẫn, xích dẫn và hệ thống điều khiển.

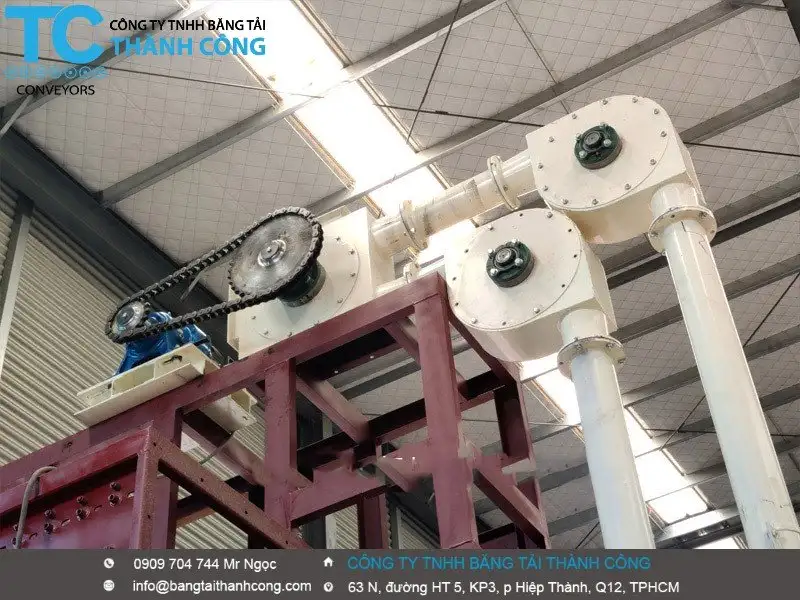

• Bộ truyền động: Bao gồm động cơ, hộp giảm tốc, đĩa xích, trục truyền động, ổ bi và vỏ truyền động. Vỏ truyền động được phân loại thành ba loại chính theo điều kiện làm việc: loại thông thường, loại kín và loại chịu nhiệt cao. Vỏ loại chịu nhiệt cao được trang bị hệ thống làm mát ổ bi.
• Bộ căng cáp: Bộ căng cáp, còn được gọi là hộp đuôi, bao gồm một bánh răng, trục dẫn động, ổ bi, cơ cấu căng cáp và vỏ. Có hai phương pháp căng cáp: đối trọng và lò xo. Băng tải đứng không có cơ cấu căng cáp. Vỏ bộ căng cáp được chia thành ba loại theo điều kiện làm việc: loại thông thường, loại kín và loại chịu nhiệt độ cao. Vỏ loại chịu nhiệt độ cao được trang bị hệ thống làm mát ổ bi.
• Cơ cấu lái: Một thiết bị đặc biệt được sử dụng để cho phép vận chuyển và xoay hướng ba chiều của băng tải xích dạng ống.

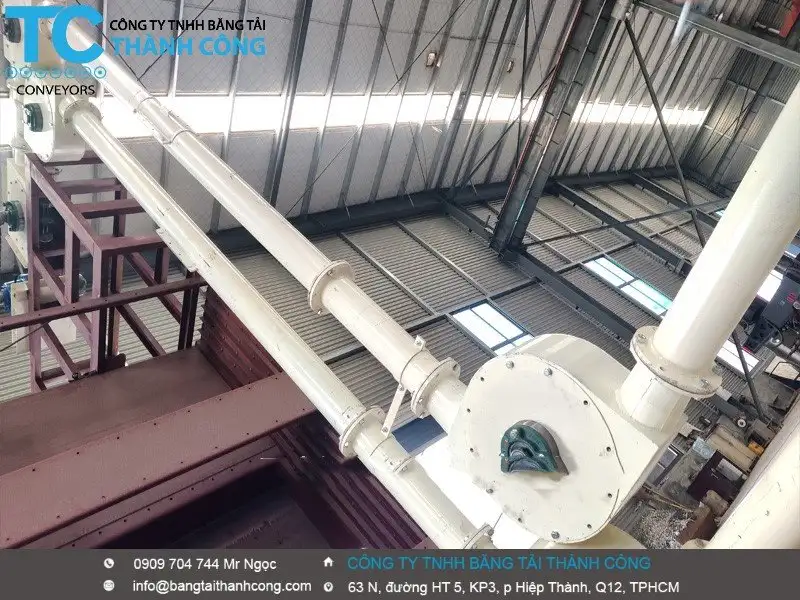

• Ống dẫn: Nó bao gồm các đoạn ống thẳng và các đoạn cong có bán kính uốn nhất định được nối với nhau bằng các mặt bích có cấu trúc đặc biệt.
• Hệ thống băng tải: Một chuỗi khép kín bao gồm các mắt xích và các tấm xích.
• Hệ thống điều khiển: Bao gồm các linh kiện điện và PLC.

Nguyên lý hoạt động của băng tải xích dạng ống:

• Trong đường ống kín, hệ thống truyền động bằng xích đẩy vật liệu dọc theo đường ống. Trong quá trình vận chuyển ngang, các hạt vật liệu được xích đẩy theo hướng chuyển động. Khi ma sát trong giữa các lớp vật liệu lớn hơn ma sát ngoài giữa vật liệu và thành ống, vật liệu sẽ chuyển động về phía trước cùng với xích, tạo thành dòng chảy ổn định. Trong quá trình vận chuyển dọc, các hạt vật liệu được xích đẩy lên trên. Do việc cấp liệu từ phía dưới ngăn vật liệu phía trên trượt xuống, nên áp suất ngang được tạo ra, làm tăng ma sát trong của vật liệu. Khi ma sát trong giữa các vật liệu lớn hơn ma sát ngoài giữa vật liệu và thành trong của ống cộng với trọng lượng riêng của vật liệu, vật liệu sẽ được vận chuyển lên trên cùng với xích, tạo thành dòng chảy liên tục.
• Vật liệu dạng bột di chuyển theo đường thẳng dọc theo đường ống kín trong không gian ba chiều, có thể rẽ vuông góc hoặc vận chuyển theo hình chữ Z, và có thể thay đổi hướng khi cần thiết.

Các lĩnh vực ứng dụng của băng tải xích dạng ống:

• Các sản phẩm hóa dầu, nhựa: PP, PC, PVC, PS, PA, PET, ABS, PTA, EVA, v.v.
• Công nghiệp hóa chất: canxi cacbonat, natri cacbonat, natri hydroxit, đôlômit, titan dioxit, bari sulfat, kẽm oxit, tinh bột, cao lanh, bột talc, axit béo, chất ổn định (chì, kẽm), alumina, corundum, men thủy tinh, vôi, cát, đất sét, bùn mềm khô, polyester, nhựa, dung môi, chất thải lò nung, titan dioxit, v.v.
• Ngành công nghiệp cao su: polyme, muội than, silic, silic lắng đọng, chất độn trắng, các thành phần vi lượng, hợp chất cao su, v.v.
• Ngành công nghiệp nhựa: nguyên liệu hóa dầu, chất độn canxi cacbonat, cao lanh, phấn, cao su tổng hợp ổn định, chì, canxi, kẽm, thiếc, chất hỗ trợ chế biến, chất tạo màu, titan dioxit, chất bôi trơn, chất hóa dẻo DOP, DIDP, ESO, hạt nhựa, v.v.
• Ngành công nghiệp thực phẩm và dược phẩm: thực phẩm chế biến từ gạo, bún gạo, bột mì, bột mì nguyên cám, cám lúa mì, bột mì, đường tinh thể, đường phèn, sữa bột, tinh bột, mạch nha, glucose, hạt ca cao, hạt cà phê, đậu phộng, đậu đen, dầu thực vật, chất béo, axit citric, muối và các chất phụ gia, v.v.

Bảo trì và duy trì hoạt động của băng tải xích dạng ống

1. Vệ sinh. Toàn bộ các bộ phận bên trong và bên ngoài của băng tải xích dạng ống phải được làm sạch. Tất cả các bề mặt trượt, trục vít dẫn hướng, thanh răng, hộp số, lỗ tra dầu, v.v., phải không có vết dầu mỡ. Không được có hiện tượng rò rỉ dầu hoặc khí ở bất kỳ bộ phận nào. Kỹ sư cơ khí phải làm sạch mọi mảnh vụn, phế liệu và bụi bẩn xung quanh thiết bị.
2. Sự gọn gàng. Các dụng cụ, phụ kiện và sản phẩm (đồ gia công) cần được sắp xếp gọn gàng, đường ống và dây dẫn cũng cần được bố trí ngăn nắp.
3. Bôi trơn tốt. Thường xuyên thêm hoặc thay dầu, không thiếu dầu, không ma sát khô, áp suất dầu bình thường, chỉ báo mức dầu rõ ràng, các đường dẫn dầu không bị tắc nghẽn, chất lượng dầu đáp ứng yêu cầu của Công ty TNHH Máy móc Thiên Tân, và cốc dầu và miếng nỉ dầu sạch sẽ.
4. Quy trình vận hành. Tuân thủ quy trình vận hành, không quá tải thiết bị, đảm bảo thiết bị có đầy đủ các tính năng an toàn đáng tin cậy và nhanh chóng loại bỏ mọi nguy cơ tiềm ẩn
